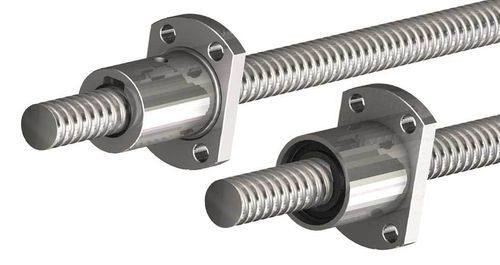

Vis à billes en acier BSR series

de précisionrouléeminiature

Présentation
Les ensembles de vis à billes miniatures sont des ensembles mécaniques de précision conçus pour convertir un mouvement rotatif en mouvement linéaire avec faible friction et haute répétabilité. Les Miniature Ball Screw Assemblies de PBC Linear intègrent des arbres de vis en acier 1050 roulé de précision et sont disponibles avec écrous cylindriques, à bride ou cylindriques filetés en externe pour une installation aisée dans des systèmes d'automatisation compacts et des dispositifs de mouvement de précision. Les ensembles disposent d'un retour de billes multi-liner pour une recirculation fluide, d'un précharge optionnel pour une rigidité accrue et de racloirs polymères pour limiter l'entrée de particules et prolonger la durée de vie.

Caractéristiques clés

• Arbres de vis en acier 1050 roulé de précision
• Diamètres disponibles : 6 mm, 8 mm, 10 mm
• Pas disponibles : 1 mm, 2 mm, 2,5 mm
• Options d'écrous : cylindrique, à bride, cylindrique filetée externe
• Système de retour de billes multi-liner pour un mouvement régulier et constant
• Précharge optionnelle pour améliorer la rigidité et la précision de positionnement
• Racloirs polymères à chaque extrémité de l'écrou pour limiter l'entrée de débris
• Charge axiale statique maximale : 2,144 kN (482 lb)
• Compatibilité moteurs : NEMA 08–23
• Certaines versions disponibles avec la technologie PowerPlus (augmentation du couple de 25–40 %)

Applications
Conçus pour l'automatisation compacte et les applications de mouvement de précision telles que la robotique, les axes CNC, l'automatisation de laboratoire, les dispositifs médicaux et autres systèmes d'automatisation industrielle nécessitant compacité, répétabilité et durabilité.

Notes supplémentaires
Ces ensembles miniatures sont fabriqués aux États-Unis et peuvent offrir des délais de livraison plus courts par rapport à certaines alternatives. Les options d'ajustement des écrous comprennent les jeux Standard et Transitional pour adapter la rigidité et le comportement de précharge à l'application.

Spécifications

• Matériau de l'arbre : acier 1050 roulé de précision
• Diamètres de vis : 6 mm, 8 mm, 10 mm
• Pas : 1 mm, 2 mm, 2,5 mm
• Types d'écrous : cylindrique, à bride, cylindrique filetée externe
• Retour de billes : système de retour multi-liner
• Options d'ajustement d'écrou : Standard & Transitional
• Options : précharge (rigidité augmentée), intégration PowerPlus sur certaines versions (augmentation du couple 25–40 %)
• Protection contre les débris : racloirs polymères à chaque extrémité de l'écrou
• Charge axiale statique maximale : 2,144 kN (482 lb)
• Compatibilité moteur : NEMA 08–23
• Applications typiques : robotique, CNC, automatisation de laboratoire, dispositifs médicaux, automatisation industrielle
