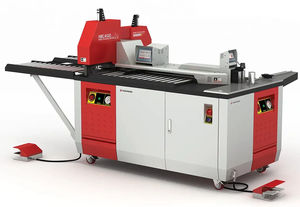

Centre de façonnage jeux de barres pliage HBC-BE160

fixeélectrohydraulique

Présentation
La HBC-BE160 est une machine dédiée au cintrage de barres omnibus en cuivre et aluminium jusqu'à 160 × 15 mm. Disponible en versions manuelle (EH) et automatique (ES), elle est conçue pour réaliser des plis nets et répétables avec un rayon mobile standard de 14 mm et un changement d'outil rapide pour des séries productives.

Fonctions principales

• Station de cintrage dédiée (sans coupe ni poinçonnage)
• Deux versions : EH (manuel) avec butoir de longueur simple ; ES (automatique) avec butoir programmable et positions d'angle récurrentes
• Encodeur rotatif haute résolution pour retour angulaire précis
• Changement rapide d'outillage pour réduire les temps de réglage
• Groupe hydraulique avec pédale pour cycles automatiques
• 5 moules optionnels disponibles ; moules spéciaux sur demande

Processus & capacité
Capacité maximale : 160 × 15 mm
Rayon formage standard (moule mobile) : 14 mm
Matériaux : cuivre & aluminium
Positionnement : butoir de longueur programmable (ES) / butoir manuel (EH)

Alimentation & hydraulique
Tension nominale : 380 V AC, triphasé
Puissance moteur : 1 × 2,2 kW
Pression de service : 200 bar
Volume d'huile hydraulique : 30 L

Machine & exploitation
Masse de la machine : 610 kg
Opérateur(s) : 1 (usage mono-opérateur)
Prête pour Industrie 4.0 : Oui
Type de fixation : base au sol
Dimensions (L×l×H) : 130 × 110 × 100 cm

Types de plis réalisables

• Plis par torsion
• Plis en Z (plié en escalier)
• Plis en V
• Plis sur chant
• Plis d'angle standard

Caractéristiques / spécifications techniques

• Modèle : HBC-BE160 (EH = manuel, ES = automatique)
• Capacité max : 160 × 15 mm
• Rayon standard de formage : 14 mm
• Puissance moteur : 1 × 2,2 kW
• Tension : 380 V AC, 3~ / 50 Hz
• Pression de service : 200 bar
• Huile hydraulique : 30 L (H68 recommandé)
• Poids machine : 610 kg
• Dimensions : 130 × 110 × 100 cm (L×l×H)
• Opérateurs requis : 1
• Fonctions : formage uniquement (sans coupe/poinçonnage)
• Moules : 5 moules optionnels ; moules sur mesure sur demande
• Prêt pour Industrie 4.0 : Oui
