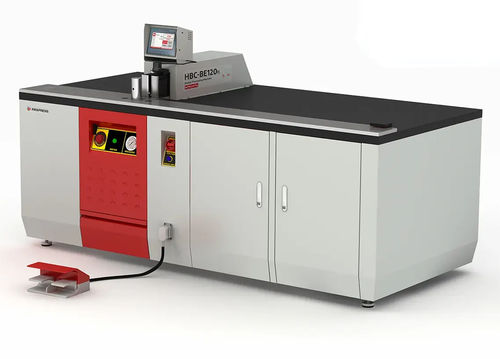

Centre de façonnage jeux de barres pliage HBC-BE120

fixeélectrohydraulique

Présentation
La HBC-BE120 est une cintreuse dédiée au cintrage (formage) de jeux de barres destinée aux fabricants d’armoires et de tableaux électriques. Elle est conçue pour cintrer le cuivre et l’aluminium jusqu’à 120 × 12 mm. La machine est dédiée au formage uniquement (sans coupe ni poinçonnage), ce qui concentre la puissance hydraulique pour des plis répétables et des finitions propres avec un risque réduit d’éclats de surface. Disponible en versions manuelle (EH) et automatique (ES). Empreinte au sol compacte pour un opérateur ; prête pour l’Industrie 4.0.

Fonctionnalités clés

• Cintrage des jeux de barres en cuivre et aluminium jusqu’à 120 × 12 mm
• Système hydraulique de formage 200 bar optimisé pour le cintrage
• Rayon de formage standard (matrice mobile) : 12 mm
• Base sol compacte conçue pour un seul opérateur
• EH manuel avec butée de longueur pratique ; ES automatique avec butée programmable pour mémoriser des positions d’angle
• Plaques rotatives et encodeur haute résolution pour mesure d’angle précise et limitation des fissures de surface

Types de pli (une tête, cinq types de pli)

• Pli en torsion
• Pli en Z (pli à gradin)
• Pli en V
• Pli par la tranche
• Pli normal

Points saillants de la description machine
La HBC-BE120 consacre la pleine pression de service de 200 bar uniquement au formage (hydraulique non partagée avec coupe/poinçonnage). Moteur compact 1,7 kW en 380 VAC triphasé, 50 Hz. Circuit hydraulique utilisant de l’huile ISO VG 68 avec réservoir de 30 L pour une stabilité opérationnelle. Poids machine ≈ 610 kg. Pédale au pied pour commande du bras hydraulique et fonctionnement automatique. Changement rapide d’outillage pour réduire les temps d’arrêt.

Procédé & capacité (récapitulatif)
Fonction : Cintrage / formage de jeux de barres
Capacité maxi : 120 × 12 mm
Rayon de formage maxi (matrice mobile standard) : 12 mm
Matériaux : Cuivre & aluminium
Positionnement (butée) : Manuel (pratique) / Programmable (ES)

Alimentation & hydraulique (récapitulatif)
Tension nominale : 380 V AC, triphasé
Puissance totale : 1,7 kW
Fréquence : 50 Hz
Pression de service : 200 bar (remarque : la FAQ peut indiquer 250 bar — vérifier auprès du fournisseur si nécessaire)
Huile hydraulique : ISO VG 68, réservoir 30 L

Machine & exploitation (récapitulatif)
Poids machine : ≈ 610 kg
Nombre d’opérateurs : 1 (conception mono-opérateur)
Industrie 4.0 : Prête
Type de montage : Base au sol
Dimensions (L×l×H) : 246 × 110 × 135 cm

Éléments inclus / fonctions

• Changement rapide d’outil pour accélérer les réglages
• Bouton d’alimentation pour marche/arrêt
• Groupe hydraulique dédié au formage
• Pédale pour commander le bras hydraulique et activer le mode automatique
• Butée de longueur programmable sur modèle ES pour production répétable sans intervention continue

Caractéristiques / spécifications techniques

• Modèle : HBC-BE120 (EH = manuel ; ES = automatique)
• Fonction : Cintrage / formage de jeux de barres
• Capacité maxi matériau : 120 × 12 mm
• Rayon de formage maxi (matrice mobile standard) : 12 mm
• Types de pli : Torsion, Z (gradin), V, chant, normal
• Puissance moteur : 1,7 kW
• Alimentation : 380 VAC, triphasé, 50 Hz
• Pression de service : 200 bar (table produit) — FAQ peut indiquer 250 bar
• Capacité huile hydraulique : 30 L (ISO VG 68 recommandé)
• Poids : ≈ 610 kg
• Dimensions : 246 × 110 × 135 cm (L×l×H)
• Opérateurs : Conçue pour un opérateur
• Butée / Positionnement : Butée de longueur pratique (EH) / Butée programmable (ES)
• Industrie 4.0 : Prête
• Matrices : 5 matrices optionnelles ; matrices sur mesure disponibles
