Poinçonneuse automatique HPM-63S

hydrauliquede tôlepoinçonnage

Présentation

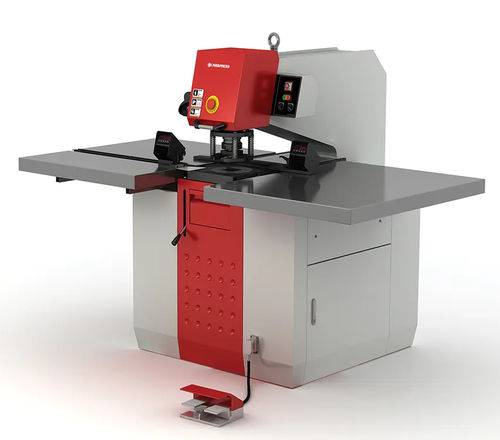

La PAYAPRESS HPM-63S est une poinçonneuse-grugeuse automatique monoposte conçue pour le poinçonnage précis, le découpage d'angles et la création d'ouvertures de ventilation sur tableaux, armoires électriques, ascenseurs et caissons d'extraction. Un système hydraulique double effet de 16 tonnes (200 bar) actionne chaque poinçon et grugeage dans l'acier jusqu'à 2 mm via un col de cygne de 63 cm. Un châssis lourd d'environ 1 200 kg et une course réglable de 70 mm assurent une stabilité et une répétabilité optimales. Un pointeur laser et des afficheurs de position optionnels facilitent le centrage et le positionnement rapide.

Contrôles opérateur et positionnement

• Interface de commande simple et adaptée à un opérateur unique.
• Afficheur digital optionnel pour la position sur les axes X et Y.
• Verrouillage manuel de l'axe Y pour réaliser des séries de perçages sans repositionner la tôle.
• Chaque axe référence un point HOME fixe (X en fin de course à droite ; Y en fin de course) détecté par capteur inductif pour un positionnement répétable.

Poinçons et matrices
Le système de matrices est modulaire avec éléments remplaçables (poinçon, matrice, connecteurs, écrou de verrouillage) : seul l'élément usé est changé, ce qui réduit les coûts d'outillage. Types de matrices courants :

• Matrices rondes — trous jusqu'à 34 mm pour voyants, vis (M4 et plus) et presse-étoupes
• Matrices carrées petites (7×7, 9×9, 15×15 mm) — alternatives aux vis et attaches
• Matrice carrée 22×22 mm — standard historique pour armoires (fourniture sur demande)
• Matrices pour fusibles miniatures — parfois surdimensionnées pour tenir compte de l'épaisseur de peinture
• Matrice de découpe droite — solution économique pour découpes parallèles
• Matrice 92×92 mm pour ampèremètres — matrice souvent demandée
• Matrices d'emboutissage (contreperçage) — créent des bossages pour dégagement de montage ou assemblage
• Matrices pour serrures — type Siemens, type valise, type Mito
• Matrices de persiennes / ventilation — variantes deux rangées et trois rangées alignées par repères
• Matrices de découpe d'angle — encoche simple (standard jusqu'à 50 mm), double pli et solutions sur mesure

Pourquoi choisir cette machine
La HPM-63S regroupe poinçonnage, grugeage, découpe d'angle et ventilation en une seule machine compacte. Son système de matrices modulaire, son coût d'outillage réduit et son ergonomie opérationnelle la rendent adaptée aux lignes de production de panneaux et d'armoires électriques. Elle peut être associée à une plieuse ou une machine de formage d'angle dédiée si nécessaire.

Fonctionnalités complémentaires

• Pointeur laser pour centrage précis
• Changement rapide des matrices pour réduire les arrêts
• Arrêt d'urgence pour la sécurité de l'opérateur
• Afficheur X/Y optionnel et verrou manuel de l'axe Y pour perçage en série

Caractéristiques / spécifications techniques

• Modèle : HPM-63S
• Type : Poinçonnage et grugeage de tôle (opération monoposte)
• Force de poinçonnage : 16 tonnes (hydraulique double effet)
• Pression de service : 200 bar
• Épaisseur maximale traitable : jusqu'à 2 mm (acier doux, structural, inox)
• Profondeur du col de cygne : 63 cm
• Course du poinçon : 70 mm réglable
• Poids / stabilité du châssis : env. 1 200 kg
• Tension nominale : 380 V AC
• Puissance totale : 3 kW
• Fréquence : 50 Hz
• Capacité huile hydraulique : 30 L
• Dimensions maxi des matrices : Ø133 mm (rondes) — 130 × 110 mm (carrées)
• Capacité perçage rond maxi : jusqu'à 34 mm
• Largeur de travail / capacité tôle : 1 200 mm
• Nombre d'opérateurs : 1
