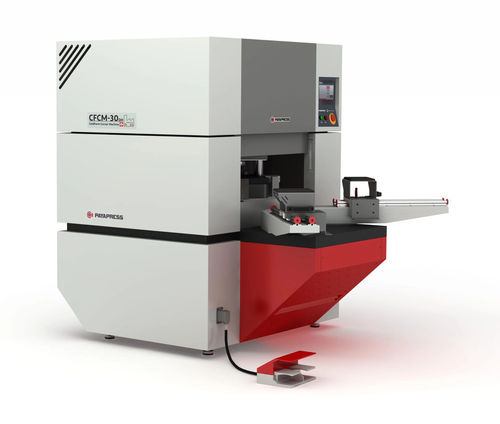

Machine de formage à froid électrique CFCM-30 series

Présentation
La formeuse d’angles PAYAPRESS CFCM-30 réalise le formage à froid des angles de pièces en tôle en une seule opération, supprimant les étapes de soudage, meulage et polissage. Elle fournit des angles réguliers et sans joint pour la production en série, avec matrices interchangeables couvrant les rayons 6 à 30 mm et une plage d'épaisseur 0,5 à 2 mm.

Les points forts

• Procédé de formage à froid sans soudure garantissant des angles sans joint visible et sans meulage
• Travail des tôles acier et inoxydable de 0,5 à 2 mm
• Matrices interchangeables pour rayons de formage 6–30 mm
• Production d’un pli de 2–3 mm au coin pour des assemblages plus résistants que la soudure
• Versions manuelle (CFCM-30EH) et automatique (CFCM-30ES)
• Commande PLC avec IHM 7" pour gestion des programmes de production
• Châssis industriel 1 200 kg pour haute répétabilité et production continue

Modèles

• CFCM-30EH — réglage manuel de l'épaisseur
• CFCM-30ES — réglage automatique pour changements rapides

Matières supportées et capacité de formage

• Tôle huilée ST12 : 0,8–2,0 mm
• Acier noir ST37 : 1,5–2,0 mm
• Acier inoxydable : 0,8–2,0 mm
• Rayons de formage : 6–30 mm (matrices interchangeables)

Industries et applications

• Fabricants de portes de coffrets et armoires électriques
• Constructeurs de présentoirs et mobilier commercial
• Fabricants d'étagères et de meubles métalliques
• Constructeurs d'armoires serveurs et baies pour data centers
• Constructeurs de cabines d'ascenseur
• Fabricants de panneaux antidéflagrants pour pétrochimie
• Fabricants de gaines HVAC et d'enceintes médicales

Processus et capacités (résumé)
Spécification — CFCM-30EH — CFCM-30ES
Changement de réglages — Manuel — Automatique
Plage d'épaisseurs — 0,5–2 mm — 0,5–2 mm
Épaisseur tôle (huilée) ST12 — 0,8–2 mm — 0,8–2 mm
Épaisseur tôle (noire) ST37 — 1,5–2 mm — 1,5–2 mm
Épaisseur tôle inox — 0,8–2 mm — 0,8–2 mm
Plage rayons de formage — 6–30 mm — 6–30 mm
Dimension pièce minimale — 210 × 210 mm — 210 × 210 mm

Puissance et hydraulique (résumé)
Puissance totale — 4,5 kW — 4,5 kW
Pression hydraulique maximale — 200 bar — 200 bar
Puissance moteur principale — Electrogen 1 × 4 kW — Electrogen 1 × 4 kW
Capacité réservoir hydraulique — 50 litres — 50 litres
Distributeur hydraulique — Tork Hydraulics — Duplomatic
Pompe hydraulique — Arafan — Arafan

Machine et fonctionnement (résumé)
Dimensions hors tout — 1 420 × 1 200 × 1 850 mm
Poids appareil principal — 1 200 kg
Dimension IHM — 7 pouces (commande PLC)
PLC — Delta
Capteurs — Autonics
Contacteur AC — Hyundai (EH) / Schneider (ES)

Caractéristiques techniques

• Série / modèle : CFCM-30 (CFCM-30EH manuel ; CFCM-30ES automatique)
• Procédé : formage à froid des angles, sans soudure
• Matières supportées : ST12 huilé, ST37 noir, acier inoxydable
• Plage d'épaisseur : 0,5–2,0 mm (général); ST12 & inox : 0,8–2,0 mm; ST37 : 1,5–2,0 mm
• Rayons de formage : 6–30 mm (matrices interchangeables)
• Dimensions minimales pièce : 210 × 210 mm
• Puissance totale : 4,5 kW; moteur principal Electrogen 1 × 4 kW
• Pression hydraulique maximale : 200 bar; réservoir : 50 L
• IHM : 7" ; PLC : Delta ; capteurs : Autonics
• Composants hydrauliques : distributeurs (Tork Hydraulics / Duplomatic), pompe Arafan
• Matrices interchangeables : Z, pliage de bord, torsion — personnalisables
