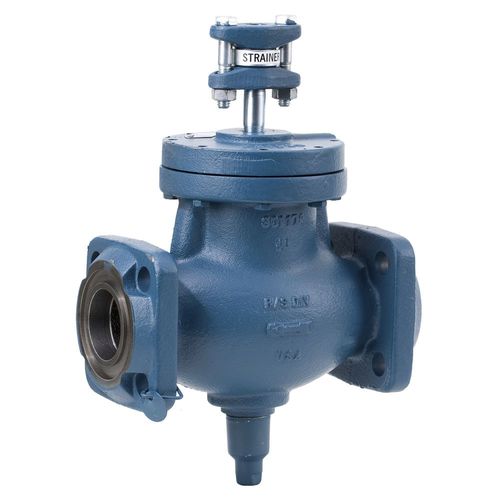

Vanne à piston CK2 series

manuelled'arrêtpour gaz

Ces vannes d'arrêt d'aspiration à gaz CK-2 sont utilisées dans les applications à basse température pour fermer positivement les lignes d'aspiration et les retours de liquide et de gaz sur les évaporateurs noyés. Ces vannes à piston, alimentées par la pression du gaz, normalement ouvertes, robustes, en fonte, sont construites avec la précision d'une vanne de contrôle. Ils sont tous équipés de brides et d'une tige de levage manuelle. L'orifice de 32 mm (11/4") a un siège principal en PTFE ; l'orifice de 40 mm (1-5/8") et les orifices plus grands ont un siège métal-métal. Le CK-2 utilise un ressort pour s'ouvrir et ne nécessite donc aucune perte de charge pour s'ouvrir. Sur les applications de ligne d'aspiration, la chute de pression est nominale ; sur les évaporateurs noyés, la circulation normale par gravité n'est pas restreinte. La vanne étant alimentée par la pression pour se fermer, elle peut surmonter le collage à basse température causé par la présence d'une huile visqueuse. Caractéristiques et avantages : - Faible perte de charge - Ressort de rappel lourd - Utilisation en ligne verticale ou horizontale - Normalement ouvert - La vanne principale peut être installée sur le côté Applications : - Applications à basse température pour fermer positivement les lignes d'aspiration et les retours de liquide et de gaz sur les évaporateurs noyés
