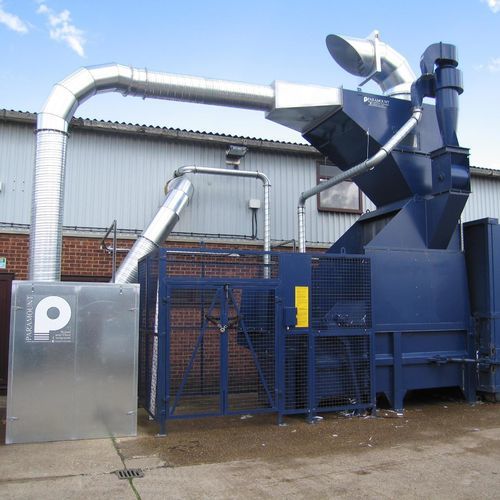

Séparateur de poussières

à cyclonepour dépoussiéreuravec cône d'étanchéité

Présentation
Cyclone est une unité de séparation cyclonique conçue pour éliminer déchets et poussières d'un flux d'air, sans dépendre principalement de médias filtrants. L'unité comporte un corps supérieur circulaire, une entrée tangentielle en partie haute et un cône inférieur. Un tube cylindrique central (manchon axial) est placé sur l'axe du cyclone et s'étend sous l'entrée tangentielle pour permettre la sortie de l'air épuré.

Fonctionnement
Lorsque de l'air chargé de poussières est introduit tangentiellement, il crée un vortex à l'intérieur de la chambre. Les particules sont projetées vers l'extérieur par la force centrifuge le long de la paroi et descendent vers le cône. L'air, en s'approchant du manchon central, inverse son mouvement et remonte; l'air nettoyé sort par le manchon tandis que les poussières séparées sont évacuées vers une benne de collecte, un compacteur ou une briqueteuse.

Choix de conception et avantages
L'intérieur du cyclone est lisse et ne comprend pas de guides en spirale susceptibles de retenir des garnitures légères en filet. Le concept ne comporte pas de pièces tournantes (sauf ventilateur d'équilibrage optionnel), ce qui réduit les besoins de maintenance. La géométrie interne optimisée maîtrise les flux d'air pour limiter les turbulences et améliorer la séparation de différents types de particules.

Options

• Ventilateur d'équilibrage au niveau de la sortie d'air pur pour aider l'opération.
• Revêtement absorbant acoustique externe pour sites sensibles au bruit.
• Filtration après cyclone (y compris HEPA) si des poussières très fines subsistent à la sortie.

Images (illustratives)

• Principe de fonctionnement du Cyclone
• Clapet rotatif sous un petit Cyclone
• Petit cyclone, évacuation vers compacteur via clapet rotatif

Caractéristiques / spécifications techniques

• Type : Unité de séparation cyclonique (vortex)
• Construction : Corps supérieur circulaire avec entrée tangentielle supérieure et cône inférieur
• Sortie d'air pur : Manchon axial central prolongeant sous l'entrée tangentielle
• Intérieur : Lisse, sans guides en spirale (conçu pour gérer des garnitures légères)
• Pièces mobiles : Aucune (sauf ventilateur d'équilibrage en option)
• Options d'évacuation : Benne de collecte, compacteur ou briqueteuse
• Ajouts optionnels : Ventilateur d'équilibrage sur sortie d'air pur ; revêtement d'absorption acoustique externe ; filtration post-cyclone incluant HEPA si nécessaire
