Vanne à pointeau PDBB series
double block and bleedfiletéefemelle

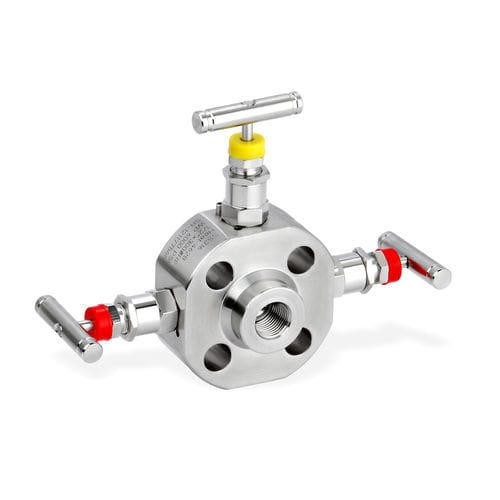

Vanne à pointeau - PDBB series - Panam Valve - double block and bleed / filetée / femelle
Vanne à pointeau - PDBB series - Panam Valve - double block and bleed / filetée / femelle
Ajouter à mes favoris
Ajouter au comparateur
Plus d'informations sur le site de Panam Valve

Caractéristiques

Type
à pointeau
Fonction
double block and bleed
Corps
filetée, femelle
Matière
en inox
Autres caractéristiques
avec vanne de purge
DN

Min: 6,35 mm
(0,25 in)

Max: 25,4 mm
(1 in)

Pression

Min: 1 034 bar
(14 996,9 psi)

Max: 1 378 bar
(19 986,2 psi)

Description

Présentation
Vannes double obturation et purge Panam PDBB en acier inoxydable 316 (SS 316) pour applications haute pression. Configuration Bille-Aiguille-Bille classée à 15 000 psi (1034 bar) ; configuration Aiguille-Aiguille classée à 20 000 psi (1378 bar). Disponibles avec connexions NPT femelle et MP cône et filetage femelle.

Attributs clés
  • Série : PDBB Series
  • Matériau : acier inoxydable 316 (SS 316)
  • Pressions : 15 000 psi (1034 bar) et 20 000 psi (1378 bar)
  • Configurations : Bille-Aiguille-Bille ; Aiguille-Aiguille
  • Types de connexion : NPT femelle ; MP cône et filetage femelle
  • 11 configurations disponibles

Configurations disponibles (tableau)
Référence | Pression | Configuration | Taille | Type de connexion | Orifice de purge
PDBB-6-A-SS-1-PK-6-4NF-4NF-LH | 15 000 psi | Bille-Aiguille-Bille | 1/4" | NPT femelle | 1/4" NPT femelle
PDBB-6-A-SS-1-PK-6-6NF-4NF-LH | 15 000 psi | Bille-Aiguille-Bille | 3/8" | NPT femelle | 1/4" NPT femelle
PDBB-6-A-SS-1-PK-6-8NF-4NF-LH | 15 000 psi | Bille-Aiguille-Bille | 1/2" | NPT femelle | 1/4" NPT femelle
PDBB-6-A-SS-1-PK-4-4MF-4MF-LH | 15 000 psi | Bille-Aiguille-Bille | 1/4" | MP cône et filetage femelle | 1/4" MP cône et filetage femelle
PDBB-6-A-SS-1-PK-4-6MF-4MF-LH | 15 000 psi | Bille-Aiguille-Bille | 3/8" | MP cône et filetage femelle | 1/4" MP cône et filetage femelle
PDBB-6-A-SS-1-PK-6-9MF-4MF-LH | 15 000 psi | Bille-Aiguille-Bille | 9/16" | MP cône et filetage femelle | 1/4" MP cône et filetage femelle
PDBB-6-A-SS-1-PK-6-12MF-4MF-LH | 15 000 psi | Bille-Aiguille-Bille | 3/4" | MP cône et filetage femelle | 1/4" MP cône et filetage femelle
PDBB-6-A-SS-1-PK-6-16MF-4MF-LH | 15 000 psi | Bille-Aiguille-Bille | 1" | MP cône et filetage femelle | 1/4" MP cône et filetage femelle
PDBB-6-C-SS-1-4MF-4MF | 20 000 psi | Aiguille-Aiguille | 1/4" | MP cône et filetage femelle | 1/4" MP cône et filetage femelle
PDBB-6-C-SS-1-6MF-4MF | 20 000 psi | Aiguille-Aiguille | 3/8" | MP cône et filetage femelle | 1/4" MP cône et filetage femelle
PDBB-6-C-SS-1-9MF-4MF | 20 000 psi | Aiguille-Aiguille | 9/16" | MP cône et filetage femelle | 1/4" MP cône et filetage femelle

Remarques
11 configurations disponibles réparties sur deux plages de pression et plusieurs tailles d'entrée/sortie et types de connexion.

Caractéristiques / spécifications techniques
  • Série : PDBB Series
  • Matériau : acier inoxydable 316 (SS 316)
  • Pressions maximales : 15 000 psi (1034 bar) pour Bille-Aiguille-Bille ; 20 000 psi (1378 bar) pour Aiguille-Aiguille
  • Configurations : Bille-Aiguille-Bille ; Aiguille-Aiguille
  • Tailles d'entrée/sortie disponibles : 1/4", 3/8", 1/2", 9/16", 3/4", 1"
  • Types de connexion disponibles : NPT femelle ; MP cône et filetage femelle
  • Connexion de purge : généralement 1/4" (NPT ou MP selon le modèle)
  • Nombre de configurations documentées sur la page : 11
