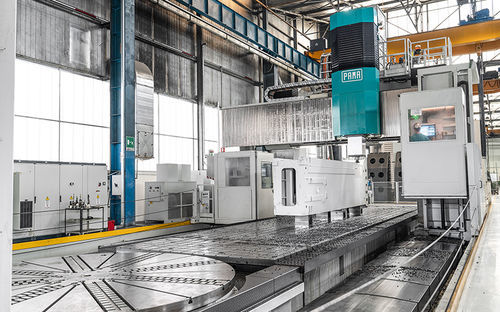

Centre d'usinage 3-4 axes VERTIRAM GT

verticalà portiqueà portique mobile

Présentation
Les centres d'usinage vertical à portique VERTIRAM GT de PAMA couvrent les besoins d'usinage vertical pour des pièces petites à très grandes, avec des configurations allant des broches haute vitesse aux versions coupleuses et fortement amorties pour l'usinage lourd. Une traverse mobile peut être montée pour optimiser la hauteur de broche par rapport à la pièce.

Conception et construction
Les structures sont conçues par analyses par éléments finis pour optimiser la répartition des masses, la rigidité statique/dynamique et la symétrie thermique. L'élément central est le fût guidé dans la tête par des coussinets hydrostatiques, doté d'un système de compensation en temps réel de l'élongation thermique pour maintenir la précision au point d'origine des vibrations.

Solutions de fût (configurables)

• fût avec entraînement direct
• fût avec barre d'alésage
• fût avec axe C intégré

Personnalisation et options
PAMA propose de nombreuses options : tables de fraisage ou de tournage, différents magasins d'outils, têtes porte-outils CNC et traverse mobile pour adapter la machine aux cycles et aux gabarits spécifiques.

Systèmes de commande
Commandes CNC disponibles : Siemens, Heidenhain, Fanuc — sélectionnables selon les standards d'atelier et les exigences process.

Informations techniques (résumé)
Entre-colonnes (horizontal) : 3100 mm – 10100 mm
Dégagement sous face de fût : 2350 mm – 6000 mm
Course du fût : 1600 mm – 4000 mm

Zone de travail (valeurs sélectionnées)
Course axe X (portique) exemple : 5000 mm (schéma + N x 1000 mm selon tableau produit)
Course axe Y (broche/tête) : 4100 – 11600 mm
Course axe Z (fût) : 1500 – 4000 mm
Course axe V (traverse, option) : 1100 – 3600 mm

Plates-formes de sol
Largeur plate-forme : 2000 – 9000 mm

Table de tournage
Diamètre table/palette : Ø1250 – Ø8000
Capacité de charge : jusqu'à 300000 kg
Vitesse de rotation : jusqu'à 350 tr/min

Tête – Fût avec entraînement (valeurs sélectionnées)
Transmission broche : Direct Drive
Puissance broche (S1) : 66 – 82 kW
Couple broche (S1) : 1175 – 2494 Nm
Vitesse broche : 4000 – 6000 tr/min

Tête – Fût avec axe C intégré (valeurs sélectionnées)
Transmission broche : Direct Drive / 4 plages
Puissance broche (S1) : 66 – 103 kW
Couple broche (S1) : 1175 – 10730 Nm
Vitesse broche : 4000 tr/min (typique)

Tête – Fût avec barre d'alésage (valeurs sélectionnées)
Diamètre broche d'alésage : 130 – 160 mm
Course axe W (broche d'alésage) : 800 mm
Transmission broche : Direct Drive
Puissance broche (S1) : 78 – 82 kW
Couple broche (S1) : 1743 – 2494 Nm
Vitesse broche : 4000 – 5000 tr/min

Caractéristiques des axes linéaires
Avance rapide X, Y, Z, W : jusqu'à 30000 mm/min
Avance rapide axe V : jusqu'à 4000 mm/min

Spécifications techniques

• Nom du modèle : VERTIRAM GT
• Marque : PAMA
• Entre-colonnes : 3100 – 10100 mm
• Dégagement sous face de fût : 2350 – 6000 mm
• Course du fût : 1600 – 4000 mm
• Course axe X (portique) : exemple 5000 mm (+ N x 1000 pattern)
• Course axe Y (broche) : 4100 – 11600 mm
• Course axe Z (fût) : 1500 – 4000 mm
• Course axe V (option traverse) : 1100 – 3600 mm
• Largeur plate-forme : 2000 – 9000 mm
• Diamètre table tournante : Ø1250 – Ø8000
• Capacité table tournante : jusqu'à 300000 kg
• Vitesse de rotation : jusqu'à 350 tr/min
• Puissance broche : 66 – 103 kW (selon configuration)
• Couple broche : 1175 – 10730 Nm (selon configuration)
• Vitesses broche (typique) : jusqu'à 6000 tr/min
• Diamètre broche d'alésage (option) : 130 – 160 mm
• Avances rapides axes linéaires : jusqu'à 30000 mm/min (X,Y,Z,W); V jusqu'à 4000 mm/min
• Commandes CNC disponibles : Siemens, Heidenhain, Fanuc
