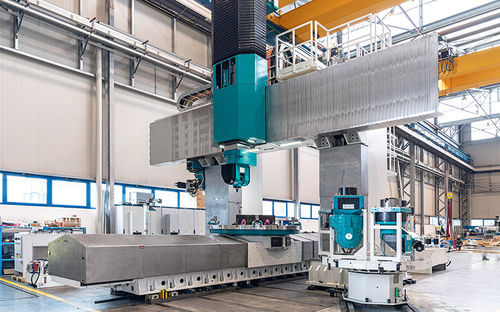

Centre d'usinage 3-4 axes VERTIRAM TT

verticalde fraisagede tournage

Aperçu
Les centres d'usinage verticaux VERTIRAM TT, en versions moyen-petit et moyen-grand, associent dynamique des axes et variantes axées sur la rigidité et l'amortissement afin d'assurer la précision dimensionnelle sur une large gamme de pièces. Des configurations sont disponibles pour privilégier la vitesse de broche ou le couple élevé.

Gamme et polyvalence
La famille VERTIRAM TT couvre les applications pour pièces petites, moyennes et grandes pour lesquelles l'usinage vertical est privilégié. Une poutre mobile en option augmente l'adaptabilité en ajustant la hauteur de broche par rapport à la pièce.

Conception et composants
Les modèles moyen-petits utilisent des guides à rouleaux sur les axes linéaires pour une meilleure dynamique. Les modèles moyen-grands utilisent des guides hydrostatiques précontraints pour optimiser rigidité et amortissement des vibrations. Le fût est guidé dans la tête par des coussinets hydrostatiques et intègre un système de compensation en temps réel des dilatations thermiques. Les têtes porte-outils CNC sont thermiquement stabilisées par recirculation de fluide à température contrôlée. La lubrification des groupes cinématiques est assurée par des systèmes air-huile ou par recirculation d'huile climatisée pour garantir vitesses élevées et précision reproductible.

Solutions de fût

• fût avec driver
• fût avec aléseuse
• fût avec axe C intégré

Configurations et options disponibles

• assortiment de tables de fraisage ou de tournage
• assortiment de magasins d'outils et magasins pour têtes porte-outils/CNC
• logiciels CNC : Siemens, Heidenhain, Fanuc

Informations techniques (résumé)
Entre-colonnes : 2600–5100 mm ; dégagement sous la face du fût : 2350–6000 mm ; course du fût (Z) : 1500–4000 mm.

Zone de travail
Dégagement entre colonnes | 2600 - 5100 mm
Dégagement sous la face du fût | 2350 - 6000 mm
Course axe X (Table) | 5000 - 13000 mm
Course axe Y (Broche) | 3600 - 6600 mm
Course axe Z (Fût) | 1500 - 4000 mm
Course axe V (Poutre - option) | 1100 - 3600 mm

Table de fraisage
Dimensions table/palette | 1500x4000 - 4000x12000 mm
Capacité de charge | jusqu'à 200000 kg

Table de tournage
Dimensions table/palette | Ø1250 - Ø6000
Capacité de charge | jusqu'à 100000 kg
Vitesse de rotation | jusqu'à 350 rpm

Broche - Fût (avec driver)
Transmission broche | Direct Drive
Puissance broche (S1) | 66 - 82 kW
Couple broche (S1) | 1175 - 2494 Nm
Vitesse broche | 4000 - 6000 rpm

Broche - Fût (avec axe C intégré)
Transmission broche | Direct Drive / 4 plages
Puissance broche (S1) | 66 - 103 kW
Couple broche (S1) | 1175 - 10730 Nm
Vitesse broche | 4000 rpm

Broche - Fût (avec aléseuse)
Diamètre broche aléseuse | 130 - 160 mm
Course axe W (Broche aléseuse) | 800 mm
Transmission broche | Direct Drive
Puissance broche (S1) | 78 - 82 kW
Couple broche (S1) | 1743 - 2494 Nm
Vitesse broche | 4000 - 5000 rpm

Caractéristiques des axes linéaires
Rapide X,Y,Z,W | jusqu'à 40000 mm/min
Rapide V | jusqu'à 4000 mm/min

Spécifications techniques

• Entre-colonnes : 2600 - 5100 mm
• Dégagement sous la face du fût : 2350 - 6000 mm
• Course fût (axe Z) : 1500 - 4000 mm
• Course axe X (Table) : 5000 - 13000 mm
• Course axe Y (Broche) : 3600 - 6600 mm
• Course axe V (Poutre - option) : 1100 - 3600 mm
• Dimensions table/palette (fraisage) : 1500x4000 - 4000x12000 mm
• Diamètre table (tournage) : Ø1250 - Ø6000
• Capacité de charge (fraisage) : jusqu'à 200000 kg
• Capacité de charge (tournage) : jusqu'à 100000 kg
• Vitesse de tournage : jusqu'à 350 rpm
• Plage de puissance broche : 66 - 103 kW (selon configuration)
• Plage de couple broche : 1175 - 10730 Nm (selon configuration)
• Plage de vitesse broche : jusqu'à 6000 rpm (selon configuration)
• Rapide axes X,Y,Z,W : jusqu'à 40000 mm/min ; V : jusqu'à 4000 mm/min
• Solutions de fût : fût avec driver ; fût avec aléseuse ; fût avec axe C intégré
