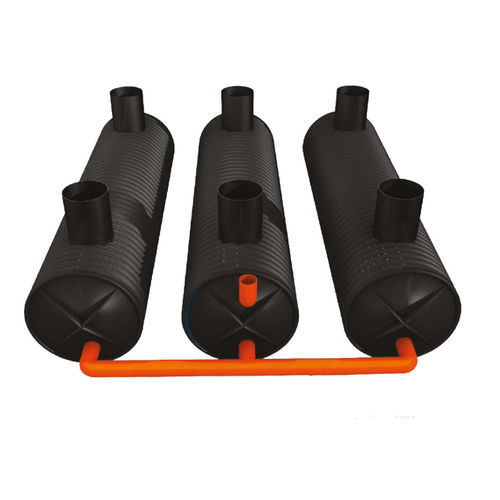

Cuve en polyéthylène Paladisp

de remplissagehorizontale

Caractéristiques techniques Réservoir de dispersion destiné à assurer la stabilité hydraulique, permettant l'accumulation et le déversement progressif dans le temps des eaux de pluie collectées sur des surfaces imperméables ou provenant des réseaux de drainage urbains. Il est composé de tuyaux spiralés composites en polyéthylène renforcé d'acier galvanisé, conformes à la norme UNI 11434. Il est adapté à une installation sous les allées et au sein de couches horizontales de sol perméable, séparé des parois du réservoir par une couche de remblai inerte servant à la fois de remblai et d’élément de transition. Il est équipé de bouches d’entrée et d’inspection en polyéthylène lisse. La surface de dispersion en spirale est constituée de trous de 10 mm ou de fentes de 8 x 40 mm. Des rallonges peuvent être installées sur les regards de toutes les structures en option. Objectif L’objectif de l’invariance hydraulique est de maintenir le débit et le volume des eaux de pluie évacuées vers les milieux récepteurs, ainsi que l’équilibre hydraulique de la zone, même après un changement d’affectation et l’urbanisation du terrain. Utilisation Afin d’atteindre l’invariance hydraulique — principe selon lequel le changement d’affectation d’une zone ne doit pas modifier les débits qui s’infiltraient auparavant naturellement dans le sous-sol —, la pratique consistant à disperser artificiellement une partie du flux d’eau de pluie par infiltration se généralise de plus en plus. Dans cette optique, la création de volumes de rétention au sein du réseau d’assainissement, capables de faire s’infiltrer l’excédent d’eau de pluie dans l’aquifère, est réalisée grâce à des éléments perforés Paladex® placés dans un lit de gravier qui ne laissent passer que les volumes que le réseau peut absorber. Un filtre peut également être placé sur la base de l’installation afin d’éliminer les particules solides susceptibles de réduire la capacité d’absorption du sol au fil du temps, avant que l’eau ne soit rejetée dans les eaux souterraines. L’avantage de la technologie Paladex® réside dans le fait que ces bassins d’infiltration peuvent être construits directement sous des surfaces imperméables et carrossables. Le tuyau d’infiltration est constitué d’éléments tubulaires en polyéthylène et en acier galvanisé, dont le diamètre varie de 300 à 2 400 mm, comportant des trous ou des fentes percés le long des parois, espacés de 10 à 20 cm et larges de 5 à 10 mm. Le tuyau d’infiltration doit présenter une pente comprise entre 0,2 % et 0,5 %. Il sera posé au centre d’une tranchée recouverte d’un lit de gravier de taille moyenne. Des matériaux inertes de grande taille seront disposés le long des parois afin d’assurer une ventilation adéquate et d’empêcher l’obstruction des fentes. Description technique complémentaire Réservoir de dispersion destiné à assurer la stabilité hydraulique, permettant l’accumulation et l’évacuation progressive dans le temps des eaux de pluie collectées sur des surfaces imperméables ou provenant des réseaux de drainage urbains. Il est composé de sections de tuyaux en polyéthylène fendus en spirale, renforcés d’acier galvanisé, conformes à la norme UNI 11434. Il est adapté à une installation enterrée sous des allées et au sein de couches horizontales de sol perméable, séparé des parois du réservoir par une couche de remblai inerte servant à la fois de remblai et d’élément de transition. Il est équipé de tuyaux d’entrée en polyéthylène lisses et de regards d’inspection en polyéthylène lisses. La surface de dispersion en spirale est composée de trous de 8 mm ou de fentes de 8 x 40 mm. Des rallonges peuvent être installées sur les regards d’inspection de toutes les structures (en option). Avantages Installation rapide grâce à sa construction légère et à la possibilité de réaliser le remblayage avec les déblais d’excavation. Excellent rapport qualité-prix. Leur flexibilité garantit que les tuyaux de drainage sont très résistants à la pression du sol, même en cas de glissements de terrain. Ces nombreux avantages peuvent être résumés comme suit : L’installation du système PALADISP et son remblayage avec de la terre jusqu’au niveau du sol prennent une journée. Le système modulaire nécessite plus de temps, car il ne peut être assemblé que si la surface est parfaitement plane. Une couche de béton maigre doit être réalisée au fond de l’excavation, sur laquelle seront ensuite posées la couche de géotextile et la membrane d’étanchéité. L’assemblage des modules et l’étanchéification du système prendront plusieurs jours. Ce n’est qu’ensuite que le réservoir pourra être remblayé. Avantages environnementaux : Ils réduisent considérablement le risque d’inondation en cas de fortes précipitations. Ils permettent un rejet contrôlé et à faible débit des eaux de pluie dans les égouts ou les cours d’eau existants. Ils alimentent les nappes phréatiques locales (lorsqu’ils sont utilisés par infiltration/absorption). Ils assurent une épuration aérobie (en présence d’oxygène).
