Cuve galvanisée Palaretain

en polyéthylène PEen acierà spirale

Définition du cahier des charges

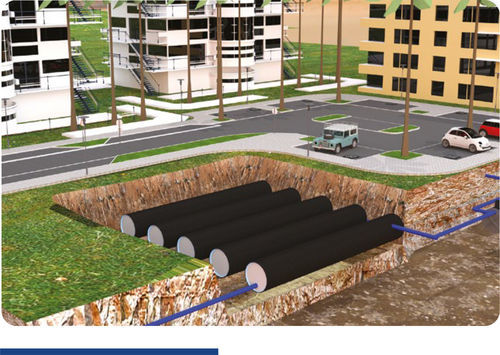

Bassin de rétention pour la régulation des débits ou l'invariance hydraulique, produit par une entreprise certifiée ISO 9001/2008, adapté à l'accumulation et à la décharge progressive des eaux pluviales collectées sur des surfaces imperméables ou des réseaux de drainage urbain, composé de tuyaux en polyéthylène spiralé renforcés avec de l'acier galvanisé conformes à la norme UNI 11434, adaptés à l'enfouissement sous des surfaces carrossables. Le système est complet avec des entrées, sorties et inspections réalisées avec des embouts en polyéthylène [PE] et un logement pour pompes de relevage pour élever l'eau à des niveaux supérieurs. Extensions, installables sur les inspections de tous les ouvrages, optionnelles.

Spécifications
Les bassins PALARETAIN sont réalisés avec des tuyaux en polyéthylène et acier galvanisé classe DX51 D + Z F/Z, conformes à la norme UNI EN 10346, incorporés dans la paroi du tuyau. L'accouplement continu de l'âme en acier aux parois en polyéthylène est obtenu par fixation chimique assurant la solidarité polyéthylène-acier et leur adhésion parfaite et ininterrompue. Par conséquent, ils sont beaucoup plus légers que ceux réalisés avec d'autres matériaux [par exemple béton, fibre de verre, etc.] entraînant un transport et une installation extrêmement économiques et rapides.

Utilisation
Les bassins de rétention PALARETAIN agissent en accumulant les eaux pluviales qui tombent sur les zones imperméabilisées pour ensuite être déchargées dans les cours d'eau de surface avec un débit hydraulique beaucoup plus faible, empêchant ainsi le phénomène des vagues de crue. Ils sont utilisés pour éviter de surcharger les conduites d'égout blanches/mixtes lors d'événements météorologiques intenses. La phase de décharge finale des eaux accumulées se fait généralement par gravité à travers des tuyaux avec des sorties de décharge à lumière libre, de diamètre inférieur à celui du tuyau d'entrée, placées au fond du bassin. Il existe des cas où la décharge finale implique l'utilisation de pompes submersibles dimensionnées et installées à l'intérieur des mêmes bassins, qui sont commandées et contrôlées par des panneaux électriques équipés de systèmes électroniques à variateur capables de varier les performances hydrauliques des pompes et d'assurer à la décharge le débit de projet.

Normes de référence
Décrets régionaux spécifiques (exemples ou D.G.R. 53/2014 Région des Marches)
Règlements de construction
Plans de l'Autorité de Bassin
C.A.M. [Critères Environnementaux Minimaux]

Compatibilité
Haute compatibilité des tuyaux PALADEX® avec tous les types de systèmes de levage.
Les bassins de rétention sont généralement insérés dans les réseaux de drainage urbain pour constituer des volumes temporaires d'accumulation, ils doivent donc pouvoir se connecter avec différents types de conduites. La polyvalence du tuyau Paladex® permet la création de connexions, de raccords, de systèmes d'inspection et de maintenance sur mesure pour chaque besoin de conception.

Connexions et systèmes de couplage

• Connexion par embout pour tuyaux lisses en PE, PVC, PP (sur demande) : Embouts avec colliers en HDPE et brides libres en : Fer galvanisé, Aluminium, Acier inoxydable AISI304, Fer galvanisé revêtu de polypropylène.

• Connexion par emboîtement pour tuyaux lisses en PE, PVC, PP

• Systèmes de connexion possibles :
  • Emboîtement électrosoudable
  • Manchons électriques pour HDPE ≤ DE 1000 mm
  • Joints universels en caoutchouc MSC, MDC jusqu'à DE 1000mm
  • Emboîtement avec joint
  • Manchons à compression jusqu'à DE 110mm
  • Manchons mécaniques Plug&Play jusqu'à DE250mm

Caractéristiques / Spécifications techniques

• Bassin de rétention pour régulation des débits/invariance hydraulique
• Produit par une entreprise certifiée ISO 9001/2008
• Matériau : tuyaux en polyéthylène spiralé renforcés avec de l'acier galvanisé
• Conformité : UNI 11434, UNI EN 10346
• Classe d'acier : DX51 D + Z F/Z
• Accouplement chimique polyéthylène-acier
• Légèreté et facilité de transport/installation par rapport au béton/fibre de verre
• Système complet avec entrées, sorties, inspections, logement pour pompes
• Extensions optionnelles pour inspections
• Décharge des eaux par gravité ou via pompes submersibles
• Compatibilité avec systèmes de levage et diverses conduites
• Connexions personnalisables
