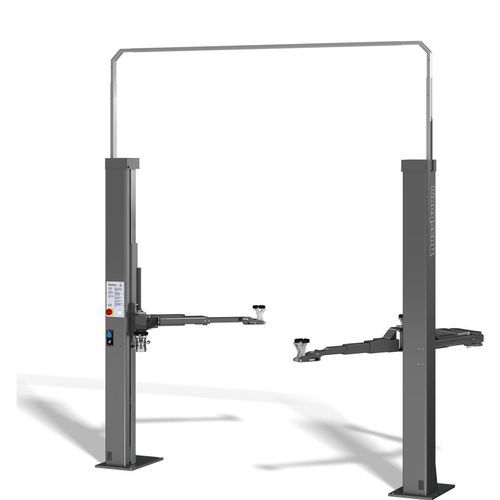

Pont élévateur 2 colonnes SMART 2.35 SL OTTO MM

3,5 tonnesélectromécaniquepour voiture

Brève description Le pont élévateur 2 colonnes électromécanique SMART LIFT 2.35 SL OTTO MM à vis, d'une capacité de charge de 3500 kg et équipé de bras porteurs OTTO MM, dispose d'un triple système de sécurité. Conçu pour une utilisation quotidienne et continue dans des ateliers automobiles très sollicités, il s'adapte aux ateliers à faible hauteur sous plafond grâce à une hauteur totale minimale de 2892 mm et offre une largeur d'installation flexible. La liaison câblée entre les colonnes peut être réalisée dans le sol ou via une passerelle de câble réglable en hauteur entre les colonnes.

Fonctionnalités principales

• Temps de levage : 46 secondes ; temps de descente : 40 secondes
• Capacité de charge : 3500 kg
• Les bras porteurs OTTO MM atteignent les points de fixation d'une large gamme de véhicules
• Réglable en largeur et en hauteur ; faible encombrement minimal
• Adapté aux hauteurs de plafond faibles avec hauteur totale minimale 2892 mm
• Raccordement d'air comprimé et prise 220 V intégrés dans la colonne en standard
• Technologies brevetées Nussbaum NT et HyperFlow® en équipement standard
• Chaque unité est testée individuellement sous charge avant expédition
• Arrêt CE inclus

Contenu de la livraison

• Pont élévateur avec passerelle de câble réglable
• Bras porteurs asymétriques : deux bras longs à double articulation et un bras court double télescopique
• Patins Mini-Max
• Set d'énergie : E-set (230 V / air comprimé) intégré dans la colonne de commande

Exigences d'installation

• Fondation : 200 mm C20/25 armature standard
• 12 chevilles BM12-20/80/40 (selon fondation, voir manuel)
• Raccordement électrique : 3 PH, N + PE, 400 V, 50 Hz, fusible 16 A à action retardée
• Raccordement d'air comprimé pour le set d'énergie (option)
• Conditions de déchargement sur site

Construction, chariot et sécurité Le système vis-écrou porteur se compose d'une vis rotative et d'un écrou de levage en Nylatron® à faible usure. Un deuxième écrou de sécurité sous l'écrou porteur sécurise le système. Les bras sont verrouillés par un dispositif d'arret automatique. L'écrou de levage est contrôlable visuellement via un indicateur d'usure. Les colonnes et les bras sont soudés, grenaillés et revêtus d'une peinture poudre grise pour une protection durable contre la saleté et les intempéries.

Caractéristiques techniques

• Capacité : 3500 kg
• Couleur RAL : RAL 7016
• Hauteur de sous-pivot : 90 - 185 mm
• Longueur bras avant : 980 - 600 mm
• Longueur bras arrière : 995 - 1823 mm
• Temps de levage : 46 s
• Temps de descente : 40 s
• Hauteur de levage : 2060 mm
• Hauteur totale : 2892 mm
• Largeur totale : 3350 mm
• Distance libre entre colonnes : 2470 - 2766 mm
• Arrêt CE : oui
• E-Set : oui
• Raccordement électrique (Ph/V/Hz) : 3 Ph, 400 V, 50 Hz
• Protection fusible : 16 A lente
• Puissance moteur : 2 × 1,5 kW
