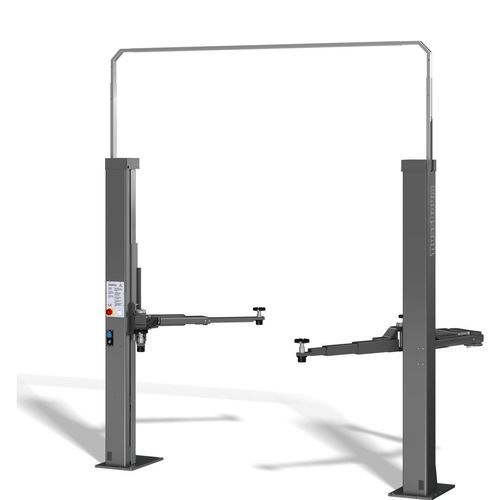

Pont élévateur 2 colonnes SMART 2.35 SL OTTO

3,5 tonnesélectromécaniquepour voiture

SMART LIFT 2.35 SL OTTO

Aperçu
Le pont élévateur électromécanique 2 colonnes SMART LIFT 2.35 SL OTTO à vis, équipé des bras porteurs OTTO, offre une capacité de 3500 kg et un triple système de sécurité. Conçu pour une utilisation quotidienne continue en atelier professionnel, il présente une faible hauteur minimale et une largeur d'installation réglable pour une intégration flexible. La liaison câblée entre les colonnes peut être intégrée au sol ou installée via un pont de câbles supérieur réglable en hauteur.

Bras porteurs
Le jeu de bras OTTO associe un bras long télescopique simple à double articulation et un bras court double télescopique pour couvrir une large gamme de dimensions et de classes de poids de véhicules, en permettant l'accès à des points de levage bas et à des véhicules plus volumineux comme les SUV.

Fonctionnalités clés

• Temps de levage : 46 s ; temps de descente : 40 s
• Capacité : 3500 kg
• Réglable en largeur et en hauteur ; faible encombrement minimal
• Adapté aux plafonds bas (hauteur totale minimale 2892 mm)
• Raccord air comprimé et prise 220 V intégrés dans la colonne en standard
• Chaque unité est testée individuellement sous charge avant expédition
• Arrêt CE inclus ; E-Set (230 V / air comprimé) disponible en option
• Couleur RAL : RAL 7016 ; puissance moteur : 2 x 1,5 kW

Fonctionnement et sécurité
Le système vis-écrou comporte une vis rotative et un écrou de levage en Nylatron® à faible usure. Un contre-écrou de sécurité sous l'écrou porteur assure une protection supplémentaire. Les bras sont verrouillés par un dispositif de verrouillage automatique et l'usure de l'écrou de levage est contrôlable visuellement.

Construction et finition
Les colonnes et les bras sont soudés dans des installations spécialisées, grenaillés puis revêtus d'une peinture poudre gris RAL 7016 pour une protection durable contre la saleté et les intempéries.

Contenu de la livraison
Pont élévateur avec pont de câbles réglable, bras OTTO asymétriques et télescopiques, 4 plateaux tournants fixés dans les bras, Arrêt CE ; kit d'énergie disponible en option : E-Set (230 V / air comprimé) dans la colonne de commande.

Exigences d'installation
Fondation : 200 mm C20/25 armature standard ; 12 chevilles (BM12-20/80/40 suivant fondation, voir manuel). Raccordement électrique : 3 PH, N + PE, 400 V, 50 Hz, fusible 16 A à action retardée. Raccord d'air comprimé pour l'option E-Set. Préparations pour déchargement et installation nécessaires.

Données techniques
Capacité : 3500 kg
Hauteur de sous-pivot : 115 - 190 mm
Longueur bras avant : 1160 - 570 mm
Longueur bras arrière : 995 - 1823 mm
Temps de levage : 46 s
Temps de descente : 40 s
Hauteur de levage : 1990 mm
Hauteur totale (min / installé) : 2892 mm
Largeur totale : 3350 mm
Distance entre colonnes : 2470 - 2766 mm
Arrêt CE : oui
E-Set : disponible (option)
Alimentation (Ph/V/Hz) : 3 Ph, 400 V, 50 Hz
Protection fusible : 16 A slow-blow
Puissance moteur : 2 x 1,5 kW

Modèle / Spécifications

• Modèle : SMART LIFT 2.35 SL OTTO
• Capacité : 3500 kg
• Hauteur de levage : 1990 mm
• Hauteur de sous-pivot : 115 - 190 mm
• Longueur bras avant : 1160 - 570 mm
• Longueur bras arrière : 995 - 1823 mm
• Hauteur totale (min) : 2892 mm
• Largeur totale : 3350 mm
• Alimentation : 3 Ph, 400 V, 50 Hz (16 A slow)
• Puissance moteur : 2 x 1,5 kW
• Arrêt CE : inclus
• E-Set : option
