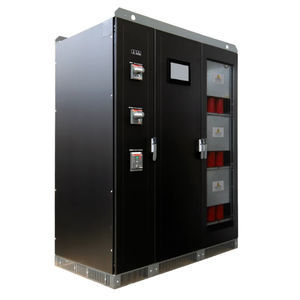

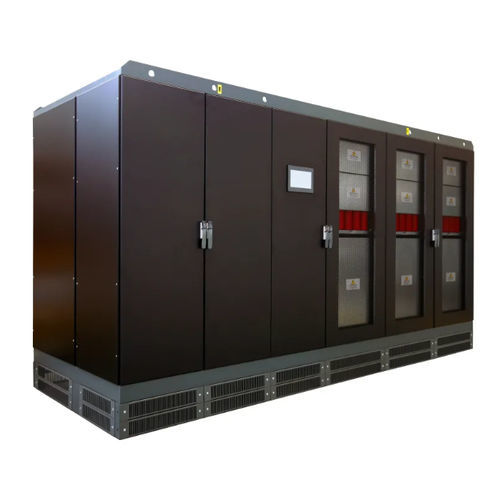

Compensateur automatique OXYGEN

Présentation
Oxygen est une gamme de compensateurs de creux de tension pour réseaux électriques industriels. Compensateur de creux de tension de 200–2500 kVA. Solution technologique capable de rétablir la tension lors de creux durant jusqu'à une minute en moins de 3 ms.

Fonctionnalité principale

• Gamme : 200–2500 kVA (plusieurs séries et puissances disponibles).
• Compensation rapide des creux de tension : résolution des creux jusqu’à une minute en moins de 3 ms.
• Régulation de la tension : contrôle IGBT (technologie de double conversion).
• Ajustement des paramètres énergétiques : contrôle par phases indépendantes.
• Tension cible sélectionnable : 380–400–415 V (440–460–480 V).
• Précision de la tension de sortie : ±0,5%.
• Variation de charge admissible : jusqu’à 100%.
• Déséquilibre admissible : 100%.
• Surcharge admissible : 110% en continu, 120% pendant 60 s, >120% protection automatique par by-pass.
• Refroidissement : ventilation forcée.
• Installation : intérieure.
• Communication : MODBUS TCP/IP.
• Protection contre les surtensions : parafoudres classe I en entrée et classe II en sortie.
• Protections supplémentaires : by-pass de protection automatique.
• Instrumentation : écran tactile 10", multilingue (accès distant disponible sur demande via logiciel dédié sur le même réseau Ethernet).
• Couleur : RAL 9005.
• Température ambiante d'utilisation : 0/+40°C ; stockage : 0/+60°C.
• Humidité relative maximale : <95% (sans condensation).

Variantes - Oxygen 10-40 (extrait)
Type | Poids (kg) | Puissance nominale (kVA) | Courant d'entrée max (A) | Courant de sortie nominal (A)
200-10-40 | 1200 | 200 | 321 | 289
250-10-40 | 1250 | 250 | 401 | 361
320-10-40 | 1250 | 320 | 513 | 462
400-10-40 | 1400 | 400 | 642 | 577
500-10-40 | 1650 | 500 | 802 | 722
630-10-40 | 2200 | 630 | 1010 | 909
800-10-40 | 3200 | 800 | 1283 | 1155
1000-10-40 | 4000 | 1000 | 1604 | 1443
1250-10-40 | 4600 | 1250 | 2005 | 1804
1600-10-40 | 5100 | 1600 | 2566 | 2309
2000-10-40 | 5600 | 2000 | 3208 | 2887
2500-10-40 | 6100 | 2500 | 4009 | 3609

Variantes - Oxygen 15-50 (extrait)
Type | Poids (kg) | Puissance nominale (kVA) | Courant d'entrée max (A) | Courant de sortie nominal (A)
200-15-50 | 1310 | 200 | 340 | 289
250-15-50 | 1330 | 250 | 425 | 361
320-15-50 | 1650 | 320 | 543 | 462
400-15-50 | 2200 | 400 | 679 | 577
500-15-50 | 3000 | 500 | 849 | 722
630-15-50 | 3500 | 630 | 1070 | 909
800-15-50 | 4400 | 800 | 1359 | 1155
1000-15-50 | 5100 | 1000 | 1698 | 1443
1250-15-50 | 5600 | 1250 | 2123 | 1804
1600-15-50 | 6100 | 1600 | 2717 | 2309

Fiches techniques
Fiches techniques disponibles pour chaque variante (une fiche par type/puissance).

Caractéristiques / spécifications techniques

• Fréquence : 50 Hz ±5% (60 Hz ±5%).
• Régulation de la tension : contrôle IGBT (technologie de double conversion).
• Ajustement des paramètres énergétiques : contrôle par phases indépendantes.
• Tension cible sélectionnable : 380–400–415 V (440–460–480 V).
• Précision de la tension de sortie : ±0,5%.
• Variation de charge admissible : jusqu’à 100%.
• Déséquilibre de charge admissible : 100%.
• Refroidissement : ventilation forcée.
• Température de fonctionnement : 0/+40°C.
• Température de stockage : 0/+60°C.
• Humidité relative maximale : <95% (sans condensation).
• Surcharge admissible : 110% en continu, 120% pendant 60 s, >120% protection automatique par by-pass.
• Couleur : RAL 9005.
• Instrumentation : écran tactile 10", multilingue ; accès distant par logiciel dédié sur le même réseau Ethernet (sur demande).
• Installation : intérieure.
• Système de communication : MODBUS TCP/IP.
• Protection contre les surtensions : parafoudres classe I (entrée) ; parafoudres classe II (sortie).
• Protections supplémentaires : by-pass de protection automatique.
