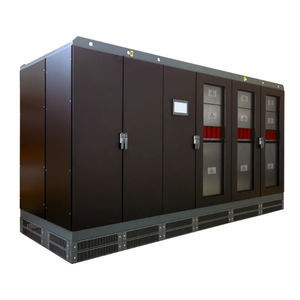

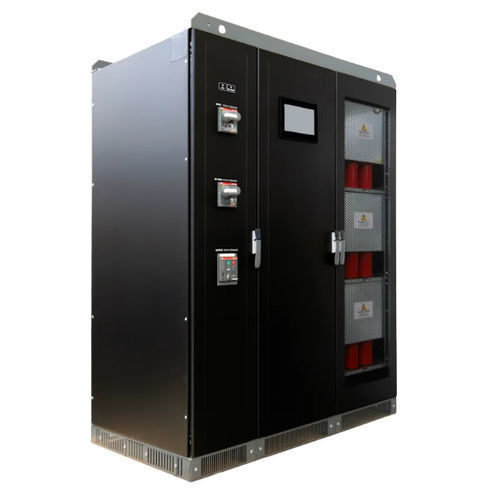

Compensateur automatique OXYGEN K

Présentation
Oxygen K est un compensateur de creux de tension (SAG) couvrant 200–2500 kVA. Conçu pour corriger des creux de tension jusqu'à 1 minute avec un temps de réponse <3ms.

Fonction
Compensateur de creux de tension pour gestion de la qualité et de la continuité d'alimentation en milieu industriel.

Caractéristiques techniques (résumé)
Fréquence : 50 Hz ±5% (60 Hz ±5%)
Régulation de la tension : Contrôle IGBT (technologie de double conversion)
Ajustement des paramètres énergétiques : Contrôle par phases indépendantes
Tension cible sélectionnable : 380–400–415 V (440–460–480 V)
Précision de la tension de sortie : ±0,5%
Variation de charge admissible : Jusqu’à 100%
Déséquilibre de charge admissible [%] : 100
Refroidissement : Ventilation forcée
Température ambiante de fonctionnement : 0/+40°C
Température de stockage : 0/+60°C
Humidité relative maximale : <95% (sans condensation)
Surcharge admissible : 110% en continu, 120% pendant 60 s, >120% protection automatique par by‑pass
Couleur : RAL 9005

Instrumentation

• Écran tactile 10 pouces, multilingue ; accès distant disponible sur demande via logiciel dédié sur le même réseau Ethernet

Installation
Installation en intérieur uniquement

Système de communication
MODBUS TCP/IP

Protection contre les surtensions

• Parafoudres classe I en entrée
• Parafoudres classe II en sortie

Protections supplémentaires

• By‑pass de protection automatique
• Disjoncteur automatique en entrée
• Ligne de by‑pass avec disjoncteur inter‑bloqué
• Disjoncteur automatique inter‑bloqué en sortie

Table des modèles (type | poids (kg) | puissance nominale (kVA) | courant d'entrée max (A) | courant de sortie nominal (A))
200-10-40K | 1350 | 200 | 321 | 289
250-10-40K | 1400 | 250 | 401 | 361
320-10-40K | 1400 | 320 | 513 | 462
400-10-40K | 1600 | 400 | 642 | 577
500-10-40K | 1900 | 500 | 802 | 722
630-10-40K | 2700 | 630 | 1010 | 909
800-10-40K | 3500 | 800 | 1283 | 1155
1000-10-40K | 4500 | 1000 | 1604 | 1443
1250-10-40K | 5300 | 1250 | 2005 | 1804
1600-10-40K | 5800 | 1600 | 2566 | 2309
2000-10-40K | 6600 | 2000 | 3208 | 2887
2500-10-40K | 7200 | 2500 | 4009 | 3609
200-15-50K | 1435 | 200 | 340 | 289
250-15-50K | 1455 | 250 | 425 | 361
320-15-50K | 1775 | 320 | 543 | 462
400-15-50K | 2600 | 400 | 679 | 577
500-15-50K | 3300 | 500 | 849 | 722
630-15-50K | 4300 | 630 | 1070 | 909
800-15-50K | 5000 | 800 | 1359 | 1155
1000-15-50K | 5800 | 1000 | 1698 | 1443
1250-15-50K | 6600 | 1250 | 2123 | 1804
1600-15-50K | 7100 | 1600 | 2717 | 2309

Caractéristiques détaillées / spécifications techniques

• Plage de puissance disponible : 200–2500 kVA (selon modèle)
• Temps de réponse aux creux : résout des creux jusqu'à 1 minute en <3ms
• Technologie de contrôle : IGBT, topologie à double conversion
• Précision de régulation : ±0,5%
• Communication : MODBUS TCP/IP
• Instrumentation : écran tactile 10 pouces, multilingue ; accès distant sur demande
• Installation : intérieur
• Refroidissement : ventilation forcée
• Température de fonctionnement : 0 à +40°C
• Température de stockage : 0 à +60°C
• Humidité maximale : <95% sans condensation
• Surcharge : 110% continu / 120% pendant 60 s / >120% basculement par by‑pass
• Protections : parafoudres classe I en entrée ; parafoudres classe II en sortie ; by‑pass automatique ; disjoncteurs entrée/sortie inter‑bloqués

Documents techniques
Fiches techniques et documentation par variante disponibles sur demande.
