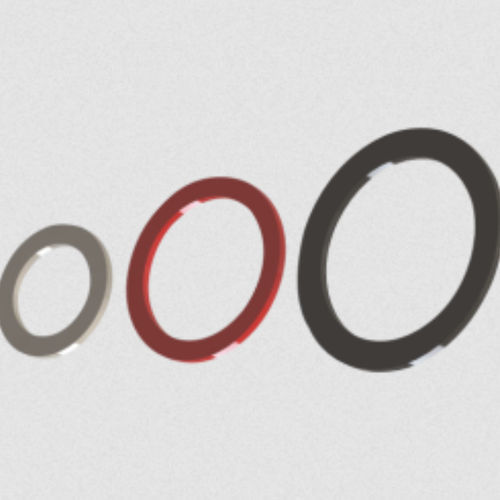

Rondelle plate RN-TPV-G series

d'étanchéitéTPV

Produit
Rondelle plate série RN-TPV pour raccords gaz (matière : TPV).

Détails
Matière : TPV
Plage de température : -20 °C à +100 °C

Données techniques
Code | Taille | Diamètre intérieur | Diamètre extérieur | Épaisseur
RN-TPV-G38 | G3/8" | 16,5 mm | 23 mm | 1,5 mm
RN-TPV-G12 | G1/2" | 21 mm | 26 mm | 1,5 mm
RN-TPV-G34 | G3/4" | 26,5 mm | 33 mm | 1,5 mm
RN-TPV-G100 | G1" | 33 mm | 42 mm | 1,5 mm
RN-TPV-G114 | G11/4" | 42 mm | 50 mm | 2 mm
RN-TPV-G112 | G11/2" | 48 mm | 58 mm | 2 mm
RN-TPV-G200 | G2" | 59,5 mm | 69 mm | 2 mm
RN-TPV-G212 | G21/2" | 75 mm | 80 mm | 2 mm
RN-TPV-G300 | G3" | 88 mm | 99 mm | 2 mm

Caractéristiques / Spécifications techniques

• Matière : TPV
• Plage de température : -20 °C à +100 °C
• Codes et dimensions disponibles :
  • RN-TPV-G38 — Taille G3/8" — Diamètre intérieur 16,5 mm — Diamètre extérieur 23 mm — Épaisseur 1,5 mm
  • RN-TPV-G12 — Taille G1/2" — Diamètre intérieur 21 mm — Diamètre extérieur 26 mm — Épaisseur 1,5 mm
  • RN-TPV-G34 — Taille G3/4" — Diamètre intérieur 26,5 mm — Diamètre extérieur 33 mm — Épaisseur 1,5 mm
  • RN-TPV-G100 — Taille G1" — Diamètre intérieur 33 mm — Diamètre extérieur 42 mm — Épaisseur 1,5 mm
  • RN-TPV-G114 — Taille G11/4" — Diamètre intérieur 42 mm — Diamètre extérieur 50 mm — Épaisseur 2 mm
  • RN-TPV-G112 — Taille G11/2" — Diamètre intérieur 48 mm — Diamètre extérieur 58 mm — Épaisseur 2 mm
  • RN-TPV-G200 — Taille G2" — Diamètre intérieur 59,5 mm — Diamètre extérieur 69 mm — Épaisseur 2 mm
  • RN-TPV-G212 — Taille G21/2" — Diamètre intérieur 75 mm — Diamètre extérieur 80 mm — Épaisseur 2 mm
  • RN-TPV-G300 — Taille G3" — Diamètre intérieur 88 mm — Diamètre extérieur 99 mm — Épaisseur 2 mm
