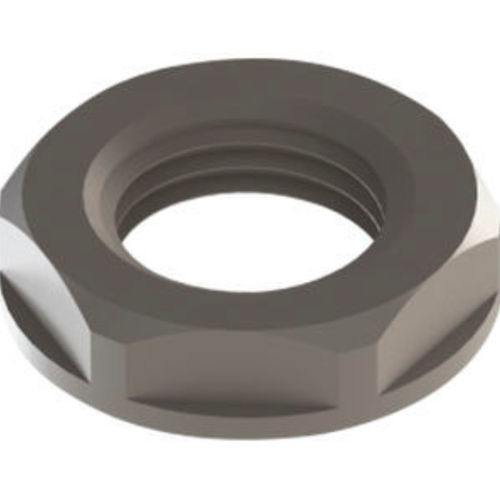

Contre-écrou à embase RMSG 01

hexagonalen polyamide renforcé de fibre de verreen PA6

Description du produit

• Écrou frein hexagonal avec bride pour presse-étoupes et boîtiers électriques
• Matériau : Polyamide PA6 V2 renforcé par 30 % de fibres de verre (GF)
• Filetages applicables : Métrique (EN 60423) et PG (DIN 40430)
• Plage de températures : -20 °C à +100 °C (continu) ; court terme jusqu'à +150 °C
• Sans halogène ; résistance aux UV disponible sur demande

Données techniques (filetage métrique / PG)
Filetage - Code Gris (RAL 7001) - Code Gris clair (RAL 7035) - Code Noir (RAL 9005) - H (mm) - Clé (mm)
M 12 x 1,5 - RMSG 01 - RMSL 01 - RMSB 01 - 5 - 18
M 16 x 1,5 - RMSG 02 - RMSL 02 - RMSB 02 - 5 - 22
M 20 x 1,5 - RMSG 03 - RMSL 03 - RMSB 03 - 6 - 26
M 20 x 1,5 - RMSG 03GM - RMSL 03GM - RMSB 03GM - 8,25 - 26
M 25 x 1,5 - RMSG 04 - RMSL 04 - RMSB 04 - 6 - 32
M 32 x 1,5 - RMSG 05 - RMSL 05 - RMSB 05 - 7 - 41
M 40 x 1,5 - RMSG 06 - RMSL 06 - RMSB 06 - 7 - 50
M 50 x 1,5 - RMSG 07 - RMSL 07 - RMSB 07 - 8 - 60
M 63 x 1,5 - RMSG 08 - RMSL 08 - RMSB 08 - 8 - 75

PG 7 - ROSG 01 - ROSL 01 - ROSB 01 - 5 - 19
PG 9 - ROSG 02 - ROSL 02 - ROSB 02 - 5 - 22
PG 11 - ROSG 03 - ROSL 03 - ROSB 03 - 5 - 24
PG 13,5 - ROSG 04 - ROSL 04 - ROSB 04 - 6 - 27
PG 16 - ROSG 05 - ROSL 05 - ROSB 05 - 6 - 30
PG 21 - ROSG 06 - ROSL 06 - ROSB 06 - 7 - 36
PG 29 - ROSG 07 - ROSL 07 - ROSB 07 - 7 - 46
PG 36 - ROSG 08 - ROSL 08 - ROSB 08 - 8 - 60
PG 42 - ROSG 09 - ROSL 09 - ROSB 09 - 8 - 65
PG 48 - ROSG 10 - ROSL 10 - ROSB 10 - 8 - 70

Caractéristiques clés

• Couleurs disponibles : Gris (RAL 7001), Gris clair (RAL 7035), Noir (RAL 9005)
• Conception à bride pour une meilleure répartition des charges et l'étanchéité
• Renfort en fibres de verre pour une stabilité dimensionnelle accrue
• Conçu pour l'utilisation avec des presse-étoupes et des boîtiers électriques

Commande et remarques

• Choisir le code correspondant à la taille de filet et à la couleur indiqué dans les données techniques
• Variantes stabilisées UV disponibles sur demande ; contacter le service commercial pour les délais
• Conforme aux normes de filetage EN 60423 / DIN 40430
