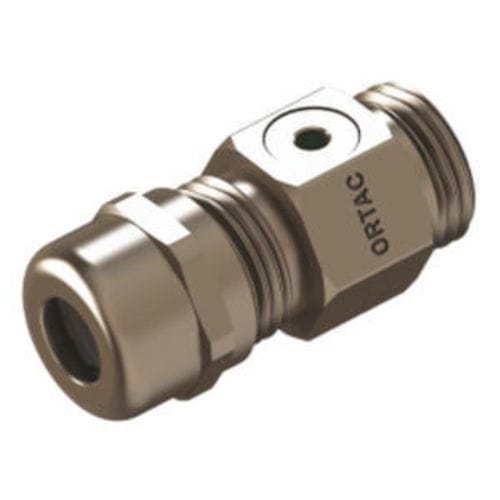

Presse-étoupe aérateur OMBVG01

en polyamideen laitonen laiton nickelé

Nom du produit
Presse-étoupe de ventilation – Laiton / Acier inoxydable (AISI 303/316L) avec élément de ventilation hydrophobe et protection IP68.

Matériaux et composants
Écrou de serrage : laiton nickelé ou acier inoxydable (AISI 303/316L)
Joint d'étanchéité : TPV
Corps du presse-étoupe : laiton nickelé ou acier inoxydable (AISI 303/316L)
Support câble : polyamide PA6 V2
Joint torique : NBR / EPDM
Élément de ventilation : copolymère acrylique sur support en nylon (hydrophobe - oléophobe)
Filetage : métrique (EN 60423) et PG (DIN 40430)
Indice de protection : IP68
Plage de température : -20 °C à +100 °C et -30 °C à +150 °C (selon variantes)

Avantages

• Équilibre la pression interne et externe pour éviter la déformation des boîtiers
• Empêche la condensation et réduit le risque de corrosion à l'intérieur des enceintes
• Combine l'étanchéité du presse-étoupe avec une fonction de ventilation
• Prolonge la durée de vie des composants électroniques en maintenant le climat interne
• Débit d'air élevé tout en conservant une résistance à l'infiltration d'eau
• Protection contre les vibrations
• Montage rapide et facile sur site
• Bonne tenue mécanique et résistance chimique
• Disponible en plusieurs tailles et plages de serrage

Applications

• Boîtiers industriels et électroniques
• Équipements pour l'énergie éolienne et solaire
• Éclairages, industries agroalimentaires
• Systèmes automobiles et d'automatisation
• Équipements ferroviaires

Tableau technique (presse-étoupes de ventilation métrique / PG)
En-tête : Filetage AG; Code Laiton; Code Acier inox; H (mm); GL (mm); Clé (mm); Plage de serrage (mm); Diamètre perçage (mm); Débit d'air moyen l/h; Infiltration d'eau (bar)
M 12 x 1,5; OMBVG01; OMSVG01; 31,5; 6; 17; 4-8; 12,30; 70; 0,1
M 12 x 1,5; OMBVG01L; OMSVG01L; 31,5; 8; 17; 4-8; 12,3; 70; 0,1
M 16 x 1,5; OMBVG02R; OMSVG02R; 31,5; 6; 17; 4-8; 16,3; 70; 0,1
M 16 x 1,5; OMBVG02RL; OMSVG02RL; 31,5; 8; 17; 4-8; 16,3; 70; 0,1
M 16 x 1,5; OMBVG02; OMSVG02; 33,5; 6; 20; 5-10; 16,3; 70; 0,1
M 16 x 1,5; OMBVG02L; OMSVG02L; 33,5; 8; 20; 5-10; 16,3; 70; 0,1
M 20 x 1,5; OMBVG03; OMSVG03; 35; 8; 22; 6-12; 20,3; 70; 0,1
PG7; OPBVG01; OPSVG01; 31,5; 6; 17; 4-8; 13; 70; 0,1
PG7; OPBVG01L; OPSVG01L; 31,5; 8; 17; 4-8; 13; 70; 0,1
PG9; OPBVG02; OPSVG02; 31,5; 6; 17; 4-8; 15,5; 70; 0,1
PG9; OPBVG02L; OPSVG02L; 31,5; 8; 17; 4-8; 15,5; 70; 0,1
PG11; OPBVG03; OPSVG03; 33,5; 6; 20; 5-10; 19; 70; 0,1
PG11; OPBVG03L; OPSVG03L; 33,5; 8; 20; 5-10; 19; 70; 0,1
PG13,5; OPBVG04; OPSVG04; 35; 6,5; 22; 6-12; 21; 70; 0,1
PG13,5; OPBVG04L; OPSVG04L; 35; 8; 22; 6-12; 21; 70; 0,1

Caractéristiques techniques

• Matériaux : écrou de serrage et corps en laiton nickelé ou acier inoxydable (AISI 303/316L)
• Joint d'étanchéité : TPV
• Support câble : polyamide PA6 V2
• Joint torique : NBR ou EPDM
• Élément de ventilation : copolymère acrylique sur support nylon (hydrophobe - oléophobe)
• Normes de filetage : métrique (EN 60423) et PG (DIN 40430)
• Indice de protection : IP68
• Plages de température : -20 °C à +100 °C et -30 °C à +150 °C selon variante
• Les plages de serrage et les débits d'air varient selon le modèle
• Valeurs d'infiltration d'eau : environ 0,1 bar (selon modèle)
