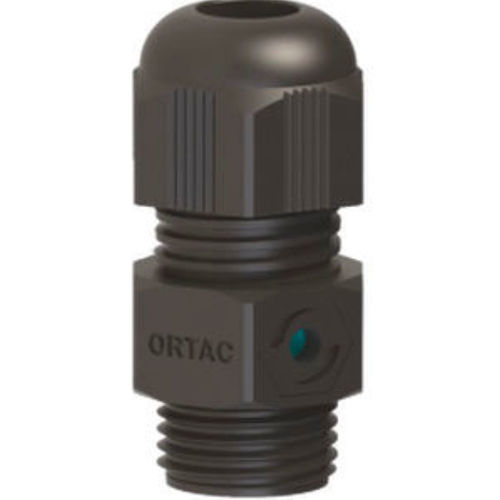

Grille de ventilation en plastique OMVGL01

d'extérieur

Nom du produit
Glandes de ventilation – Plastique (série OMV/OPV) par Ortac

Matériaux

• Écrou de capuchon : Polyamide PA6 V2
• Joint d'étanchéité : TPV
• Corps de la gâchette : Polyamide PA6 V2
• Joint torique : NBR / EPDM
• Élément de ventilation : Copolymère acrylique sur support nylon (hydrophobe - oléophobe)

Protection & Température
Indice de protection : IP68
Plage de température : -20 °C à +100 °C (standard) / -40 °C à +150 °C (étendu)

Connexion & Normes
Filetage de connexion : Métrique (EN 60423) et PG (DIN 40430)

Avantages

• Équilibre la pression intérieure et extérieure des enceintes
• Prévient la corrosion et la condensation d'eau à l'intérieur des boîtiers
• Peut être utilisé comme presse-étoupe et élément de ventilation
• Prolonge la durée de vie en protégeant les composants internes
• Haut débit d'air
• Protection anti‑vibration
• Résistance aux UV disponible sur demande
• Facile à assembler
• Sans halogène
• Bonne tenue mécanique et résistance chimique

Applications

• Enceintes industrielles et électroniques
• Équipements éoliens et photovoltaïques
• Industrie de l'éclairage
• Automobile et automatisation industrielle
• Matériel ferroviaire

Variantes / Données techniques typiques (lignes sélectionnées)
M 12 x 1,5 : OMVGL01 (Gris clair), OMVGB01 (Noir) — H : 29 mm; GL : 8 mm; Clé : 19 mm; Plage de serrage : 4-6,5 mm; Diamètre de perçage : 12,30 mm; Débit d'air moyen : 70 I/H; Intrusion d'eau : 0,1 bar
M 16 x 1,5 : OMVGL02 (Gris clair), OMVGB02 (Noir) — H : 33 mm; GL : 8 mm; Clé : 19 mm; Plage de serrage : 4-8 mm; Diamètre de perçage : 16,3 mm; Débit d'air moyen : 70 I/H; Intrusion d'eau : 0,1 bar
M 16 x 1,5 : OMVGL03 (Gris clair), OMVGB03 (Noir) — H : 34 mm; GL : 10 mm; Clé : 22 mm; Plage de serrage : 5-10 mm; Diamètre de perçage : 16,3 mm; Débit d'air moyen : 70 I/H; Intrusion d'eau : 0,1 bar
M 20 x 1,5 : OMVGL04RS / OMVGB04RS (Gris clair/Noir) — H : 40,5 mm; GL : 10 mm; Clé : 24 mm; Plage de serrage : 4-9 mm; Diamètre de perçage : 20,3 mm; Débit d'air moyen : 70 I/H; Intrusion d'eau : 0,1 bar
PG7 : OPVGL01 (Gris clair), OPVGB01 (Noir) — H : 29 mm; GL : 8 mm; Clé : 19 mm; Plage de serrage : 4-8 mm; Diamètre de perçage : 13 mm; Débit d'air moyen : 70 I/H; Intrusion d'eau : 0,1 bar
PG9 : OPVGL02 / OPVGB02 — H : 33 mm; GL : 8 mm; Clé : 19 mm; Plage de serrage : 4-8 mm; Diamètre de perçage : 15,5 mm; Débit d'air moyen : 70 I/H; Intrusion d'eau : 0,1 bar
PG11 : OPVGL03 / OPVGB03 — H : 34 mm; GL : 10 mm; Clé : 22 mm; Plage de serrage : 5-10 mm; Diamètre de perçage : 19 mm; Débit d'air moyen : 70 I/H; Intrusion d'eau : 0,1 bar
PG13,5 : OPVGL04RS / OPVGB04RS et OPVGL04 / OPVGB04 — H : 34 mm; GL : 10 mm; Clé : 24 mm; Plage de serrage : 4-9 mm ou 6-12 mm; Diamètre de perçage : 21 mm; Débit d'air moyen : 70 I/H; Intrusion d'eau : 0,1 bar

Caractéristiques / Spécifications techniques

• Dénomination : Glandes de ventilation – Plastique
• Marque : Ortac
• Matériaux : Polyamide PA6 V2 (écrou, corps), TPV (joint), NBR/EPDM (joint torique), Copolymère acrylique sur nylon (vent)
• Filetages de connexion : Métrique (EN 60423) et PG (DIN 40430)
• Indice de protection : IP68
• Plage de température : -20 °C à +100 °C (standard) ; -40 °C à +150 °C (étendu)
• Plages de serrage et diamètres de perçage variables selon la taille du filetage (voir lignes variantes)
• Débit d'air moyen : élevé (valeurs d'exemple listées par variante)
• Résistance à l'intrusion d'eau : 0,1 bar (typique)
• Fonctionnalités : protection anti‑vibration, résistance UV sur demande, sans halogène, montage facile, haute résistance chimique
