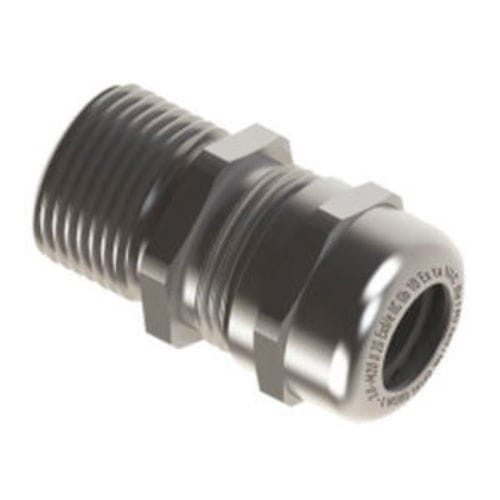

Presse-étoupe en laiton UAGT series

en laiton nickeléen aluminiumen acier inoxydable

Produit
Type : Presse-étoupe EMC écrané UAGT adapté aux câbles blindés
Code de protection : I M2 Ex db I Mb / I M2 Ex eb I Mb ; II 2G Ex db IIC Gb / II 2G Ex eb II Gb ; II 2D Ex tb IIIC Db
Certificat : IEP 14 ATEX 0217X
Matériaux : Laiton MS58 (option nickelé), inox AISI303 / AISI316L, aluminium
Cône de mise à la terre : Laiton MS58 (option nickelé)
Bague de verrouillage : Inox AISI303 / AISI316L
Normes : EN 60079-0:2012 ; EN 60079-7:2007 ; EN 60079-1:2007 ; EN 60079-31:2009
Indice de protection : IP68
Plages de température (selon matériau d'étanchéité) : NBR : -30 °C à +120 °C ; Néoprène : -40 °C à +100 °C ; Silicone : -60 °C à +180 °C ; TPE/V : -30 °C à +100 °C
Domaines d'application : ZONE1, ZONE2, ZONE21, ZONE22 ; Groupes de gaz IIA, IIB, IIC
Compatibilité câble : Lignes écranées et câbles écranés ; adapté aux câbles blindés

Données techniques (variantes exd) — lignes clés des tailles produits
16 — UAGTXX/16/X — M16x1,5 — 3/8" — GL min. 15 — Plage de serrage mm : 4-8 — Clé B : 18 — Clé C : 17
20 — UAGTXX/20/X — M20x1,5 — 1/2" — GL min. 15 — Plage de serrage mm : 6-12 — Clé B : 22 — Clé C : 22
25s — UAGTXX/25s/X — M25x1,5 — 3/4" — GL min. 15 — Plage de serrage mm : 10-14 — Clé B : 27 — Clé C : 24
25 — UAGTXX/25/X — M25x1,5 — 3/4" — GL min. 15 — Plage de serrage mm : 13-18 — Clé B : 30 — Clé C : 30
32 — UAGTXX/32/X — M32x1,5 — 1" — GL min. 15 — Plage de serrage mm : 13-18 — Clé B : 34 — Clé C : 30
32 — UAGTXX/40/X — M32x1,5 — 1" — GL min. 15 — Plage de serrage mm : 18-25 — Clé B : 40 — Clé C : 40
40 — UAGTXX/40/X — M40x1,5 — 11/4" — GL min. 15 — Plage de serrage mm : 18-25 — Clé B : 43 — Clé C : 40
40 — UAGTXX/50/X — M40x1,5 — 11/4" — GL min. 15 — Plage de serrage mm : 22-32 — Clé B : 50 — Clé C : 50
50 — UAGTXX/50/X — M50x1,5 — 11/2" — GL min. 15 — Plage de serrage mm : 22-32 — Clé B : 55 — Clé C : 50
50 — UAGTXX/42/X — M50x1,5 — 11/2" — GL min. 15 — Plage de serrage mm : 30-38 — Clé B : 60 — Clé C : 57
63s — UAGTXX/63s/X — M63x1,5 — 2" — GL min. 15 — Plage de serrage mm : 33-44 — Clé B : 70 — Clé C : 64
63 — UAGTXX/63/X — M63x1,5 — 2" — GL min. 15 — Plage de serrage mm : 45-50 — Clé B : 70 — Clé C : 75
72 — UAGTXX/80/X — M72x1,5 — 21/2" — GL min. 20 — Plage de serrage mm : 50-63 — Clé B : 90 — Clé C : 90
75 — UAGTXX/72/X — M75x1,5 — 21/2" — GL min. 20 — Plage de serrage mm : 45-55 — Clé B : 85 — Clé C : 75
75 — UAGTXX/75/X — M75x1,5 — 21/2" — GL min. 20 — Plage de serrage mm : 50-63 — Clé B : 90 — Clé C : 90
80 — UAGTXX/80/X — M80x2,0 — 3" — GL min. 20 — Plage de serrage mm : 50-63 — Clé B : 90 — Clé C : 90

Données techniques (variantes exe) — lignes d'exemple
16 — EUAGTXX/16/X — M16x1,5 — 3/8" — GL min. 7 — Plage de serrage mm : 4-8 — Clé B : 18 — Clé C : 17
20 — EUAGTXX/20/X — M20x1,5 — 1/2" — GL min. 8 — Plage de serrage mm : 6-12 — Clé B : 22 — Clé C : 22
25s — EUAGTXX/25s/X — M25x1,5 — 3/4" — GL min. 8 — Plage de serrage mm : 10-14 — Clé B : 27 — Clé C : 24
25 — EUAGTXX/25/X — M25x1,5 — 3/4" — GL min. 8 — Plage de serrage mm : 13-18 — Clé B : 30 — Clé C : 30
32 — EUAGTXX/32/X — M32x1,5 — 1" — GL min. 9 — Plage de serrage mm : 13-18 — Clé B : 34 — Clé C : 30
32 — EUAGTXX/40/X — M32x1,5 — 1" — GL min. 9 — Plage de serrage mm : 18-25 — Clé B : 40 — Clé C : 40
40 — EUAGTXX/40/X — M40x1,5 — 11/4" — GL min. 9 — Plage de serrage mm : 18-25 — Clé B : 43 — Clé C : 40

Informations supplémentaires
Famille de produits : Ex-proof EMC Type Cable Glands - UAGT Series

Caractéristiques techniques / spécifications

• Série / Modèle : UAGT Series
• Type : Presse-étoupe EMC écrané adapté aux câbles blindés
• Certificats : IEP 14 ATEX 0217X (certificat ATEX disponible)
• Matériaux : Laiton MS58 (option nickelée), inox AISI303 / AISI316L, aluminium
• Cône de mise à la terre : Laiton MS58 (option nickelée)
• Bague de verrouillage : Inox AISI303 / AISI316L
• Conformité aux normes : EN 60079-0:2012 ; EN 60079-7:2007 ; EN 60079-1:2007 ; EN 60079-31:2009
• Indice de protection : IP68
• Plages de température selon le matériau d'étanchéité : NBR -30 °C à +120 °C ; Néoprène -40 °C à +100 °C ; Silicone -60 °C à +180 °C ; TPE/V -30 °C à +100 °C
• Zones / Groupes de gaz : Convient pour ZONE1, ZONE2, ZONE21, ZONE22 ; Groupes de gaz IIA, IIB, IIC
• Compatibilité câble : Lignes et câbles écranés ; larges plages de serrage selon la taille (exemples : 4-8 mm à 50-63 mm)
• Tailles disponibles : Plusieurs tailles de M16 jusqu'aux gros filets métriques (exemples : M16, M20, M25, M32, M40, M50, M63, M72, M75, M80)
