Presse-étoupe en aluminium Colima series

en laitonen laiton nickeléen acier inoxydable

Produit

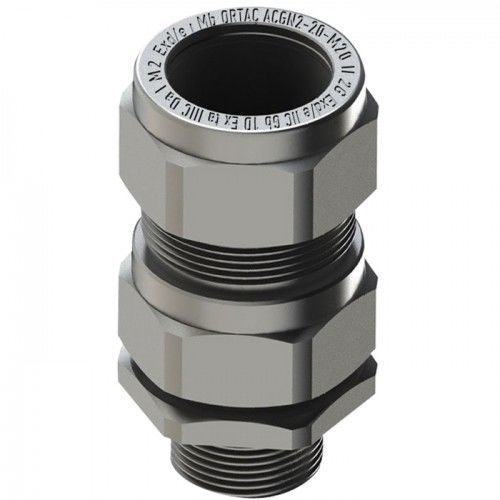

Presse-étoupe série Colima pour câbles blindés, antidéflagrant (ACG), variante à compression simple.

Informations clés
Type : ACG (presse-étoupe pour câble blindé)
Code de protection : II 2GD Ex d IIC Gb / I M2 Ex d I Mb Ex tb IIIC Db
Certificat : IEP 14 ATEX 0215U
Matériaux : laiton MS58 (nickelé en option), acier inox AISI303 / 316L, aluminium
Normes : EN 60079-0:2012, EN 60079-1:2007, EN 60079-31:2009, BS6121
Indice de protection : IP66 / IP68
Température (selon matériau d'étanchéité) : -30 °C à +120 °C (NBR); -40 °C à +100 °C (NEOPRÈNE); -60 °C à +180 °C (SILICONE); -30 °C à +100 °C (TPE/V)
Zone d'application : ZONE1, ZONE2, ZONE21, ZONE22; Groupes gaz IIA, IIB, IIC
Type de câble : SWA (single wire armour), STA et autres câbles en option

Données techniques (tableau des tailles)
Taille produit - Référence produit - Filetage standard - AG NPT - AG - A Max - B Min / Max - Ø d (armure) Min / Max - GL min. mm - Clé mm
16 - ACGXX/16/X - M16x1,5 - 1/2" - PG9 - A Max 8,6 - B Min 6,1 / Max 13,2 - Ø d Min 0,8 / Max 1,0 - GL min. 15 - Clé 24
20ss - ACGXX/20ss/X - M20ssx1,5 - 1/2" - PG11ss - A Max 8,6 - B Min 6,1 / Max 13,2 - Ø d Min 0,8 / Max 1,0 - GL min. 15 - Clé 24
20s - ACGXX/20s/X - M20sx1,5 - 1/2" - PG11s - A Max 11,6 - B Min 9,5 / Max 15,9 - Ø d Min 0,8 / Max 1,25 - GL min. 15 - Clé 24
20 - ACGXX/20/X - M20x1,5 - 1/2" - PG13,5 - A Max 13,9 - B Min 12,5 / Max 20,9 - Ø d Min 0,8 / Max 1,25 - GL min. 15 - Clé 30
25s - ACGXX/25s/X - M25sx1,5 - 3/4" - PG21s - A Max 19,9 - B Min 14 / Max 22 - Ø d Min 1,25 / Max 1,6 - GL min. 15 - Clé 38
25 - ACGXX/25/X - M25x1,5 - 3/4" - PG21 - A Max 19,9 - B Min 18,2 / Max 26,2 - Ø d Min 1,25 / Max 1,6 - GL min. 15 - Clé 38
32 - ACGXX/32/X - M32x1,5 - 1" - PG29 - A Max 26,2 - B Min 23,7 / Max 33,9 - Ø d Min 1,6 / Max 2 - GL min. 15 - Clé 45
40 - ACGXX/40/X - M40x1,5 - 11/4" - PG36s - A Max 33,9 - B Min 27,9 / Max 40,4 - Ø d Min 1,6 / Max 2 - GL min. 15 - Clé 55
50s - ACGXX/50s/X - M50sx1,5 - 11/2" - PG36 - A Max 38,1 - B Min 35,2 / Max 46,7 - Ø d Min 2 / Max 2,5 - GL min. 15 - Clé 60
50 - ACGXX/50/X - M50x1,5 - 2" - PG42 - A Max 44 - B Min 40,4 / Max 53,1 - Ø d Min 2 / Max 2,5 - GL min. 15 - Clé 70
63s - ACGXX/63s/X - M63sx1,5 - 2" - PG48 - A Max 49,9 - B Min 45,6 / Max 59,4 - Ø d Min 2 / Max 2,5 - GL min. 15 - Clé 75
63 - ACGXX/63/X - M63x1,5 - 21/2" - PG - A Max 55,9 - B Min 54,6 / Max 65,9 - Ø d Min 2 / Max 2,5 - GL min. 15 - Clé 80
75s - ACGXX/75s/X - M75sx1,5 - 21/2" - PG - A Max 61,9 - B Min 59 / Max 72,1 - Ø d Min 2 / Max 2,5 - GL min. 15 - Clé 90
75 - ACGXX/75/X - M75x1,5 - 3" - PG - A Max 67,9 - B Min 66,7 / Max 78,5 - Ø d Min 2,5 / Max 3 - GL min. 15 - Clé 100
90 - ACGXX/90/X - M90x2,0 - 3" - PG - A Max 79,9 - B Min 76,2 / Max 90,4 - Ø d Min 3 / Max 3,5 - GL min. 15 - Clé 115
100 - ACGXX/100/X - M100x2,0 - - - A Max 90 - B Min 86,1 / Max 101,5 - Ø d Min 3,15 / Max 4 - GL min. 15 - Clé 123
115 - ACGXX/115/X - M115x2,0 - - - A Max 97,9 - B Min 101,5 / Max 110,3 - Ø d Min 3,15 / Max 4 - GL min. 15 - Clé 133
130 - ACGXX/130/X - M130x2,0 - - - A Max 114,9 - B Min 114,2 / Max 123,3 - Ø d Min 3,15 / Max 4 - GL min. 15 - Clé 146

Caractéristiques / spécifications techniques

• Série : Colima (ACG) presse-étoupes blindés antidéflagrants
• Code de protection : II 2GD Ex d IIC Gb / I M2 Ex d I Mb Ex tb IIIC Db
• Certifications : IEP 14 ATEX 0215U (certificat ATEX disponible)
• Matériaux : laiton MS58 (nickelé en option), acier inox AISI303 / 316L, aluminium
• Conformité aux normes : EN 60079-0:2012, EN 60079-1:2007, EN 60079-31:2009, BS6121
• Indice de protection : IP66 / IP68
• Plages de température selon matériau d'étanchéité : NBR, Neoprene, Silicone, TPE/V (voir plages ci-dessus)
• Zones d'application : Zone 1 / Zone 2 / Zone 21 / Zone 22 ; Groupes gaz IIA, IIB, IIC
• Compatibilité câble : SWA (single wire armour), STA et autres types en option
• Tailles et références disponibles : voir le tableau de données techniques complet ci-dessus (tailles de 16 à 130 avec codes et dimensions correspondants)
