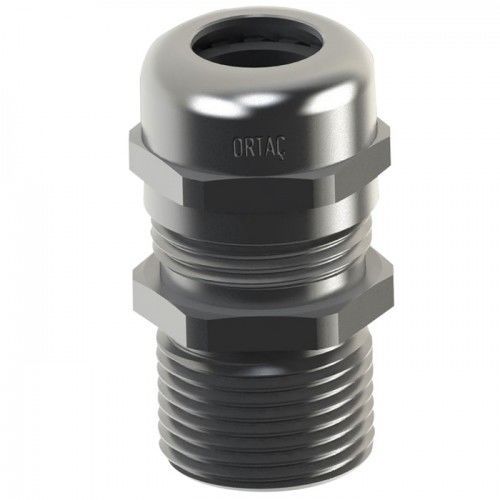

Presse-étoupe en laiton UAG
en laiton nickeléen aluminiumen acier inoxydable

Presse-étoupe en laiton - UAG - ORTAC - en laiton nickelé / en aluminium / en acier inoxydable
Presse-étoupe en laiton - UAG - ORTAC - en laiton nickelé / en aluminium / en acier inoxydable
Presse-étoupe en laiton - UAG - ORTAC - en laiton nickelé / en aluminium / en acier inoxydable - image - 2
Ajouter à mes favoris
Ajouter au comparateur
Plus d'informations sur le site de ORTAC

Caractéristiques

Matériau
en laiton nickelé, en laiton, en acier inoxydable, en aluminium
Niveau de protection
antidéflagrant, étanche, IP68, pour zones dangereuses
Autres caractéristiques
métrique, pour câble non-armé, à filetage
Diamètre du cable

Min: 3 mm
(0,12 in)

Max: 70 mm
(2,76 in)

Diamètre de filetage

Min: 12 mm
(0,47 in)

Max: 90 mm
(3,54 in)

Plage de serrage

Min: 3 mm
(0,1 in)

Max: 70 mm
(2,8 in)

Température de service

Min: -60 °C
(-76 °F)

Max: 180 °C
(356 °F)

Description

Produit
Presse-étoupes Ex Merapi Series pour câbles non blindés UAG. Disponibles de M12 à M90, protection IP68, conçus pour les zones à risque.

Spécifications clés
  • Type : UAG (non blindé) presse-étoupe à une seule compression
  • Code de protection : II 2G Ex d IIC Gb / II 2G Ex e II Gb / I M2 Ex d I Mb / I M2 Ex e I Mb / Ex tb IIIC Db
  • Certificat ATEX : IEP 14 ATEX 0217U (série UAG)
  • Matériaux : Laiton MS58 (option nickelé), acier inox AISI 303 / AISI 316L, aluminium
  • Normes : EN 60079-0:2012, EN 60079-7:2007, EN 60079-1:2007, EN 60079-31:2009
  • Degré de protection : IP68
  • Joints et plages de température : NBR (-30 °C à +120 °C), Néoprène (-40 °C à +100 °C), Silicone (-60 °C à +180 °C), TPE/V (-30 °C à +100 °C)
  • Domaine d'application : Zone 1, Zone 2, Zone 21, Zone 22 ; groupes de gaz IIA, IIB, IIC
  • Type de câble : Non blindé


Données techniques (tailles & codes)
Serie Exd :
  • M12 | Réf. UAGXX/12/X | Filetage M12x1,5 | AG 3/8 in | GL min. : 15 mm | Plage de serrage : 3–6,5 mm | Clé B : 14 | C : 14
  • M16 | Réf. UAGXX/16/X | Filetage M16x1,5 | AG 3/8 in | GL min. : 15 mm | Plage de serrage : 4–8 mm | Clé B : 18 | C : 17
  • M20 | Réf. UAGXX/20/X | Filetage M20x1,5 | AG 1/2 in | GL min. : 15 mm | Plage de serrage : 6–12 mm | Clé B : 22 | C : 22
  • M25s | Réf. UAGXX/25s/X | Filetage M25x1,5 | AG 3/4 in | GL min. : 15 mm | Plage de serrage : 10–14 mm | Clé B : 27 | C : 24
  • M25 | Réf. UAGXX/25/X | Filetage M25x1,5 | AG 3/4 in | GL min. : 15 mm | Plage de serrage : 13–18 mm | Clé B : 30 | C : 30
  • M32 | Réf. UAGXX/32/X | Filetage M32x1,5 | AG 1 in | GL min. : 15 mm | Plage de serrage : 13–18 mm | Clé B : 34 | C : 30
  • M40 | Réf. UAGXX/40/X | Filetage M40x1,5 | AG 1 1/4 in | GL min. : 15 mm | Plage de serrage : 18–25 mm | Clé B : 43 | C : 40
  • M50 | Réf. UAGXX/50/X | Filetage M50x1,5 | AG 1 1/2 in | GL min. : 15 mm | Plage de serrage : 22–32 mm | Clé B : 55 | C : 50
  • M63s | Réf. UAGXX/63s/X | Filetage M63x1,5 | AG 2 in | GL min. : 15 mm | Plage de serrage : 33–44 mm | Clé B : 68 | C : 64
  • M63 | Réf. UAGXX/63/X | Filetage M63x1,5 | AG 2 in | GL min. : 15 mm | Plage de serrage : 45–50 mm | Clé B : 70 | C : 75
  • M75s | Réf. UAGXX/75s/X | Filetage M75x1,5 | AG 2 1/2 in | GL min. : 20 mm | Plage de serrage : 45–55 mm | Clé B : 85 | C : 75
  • M75 | Réf. UAGXX/75/X | Filetage M75x1,5 | AG 2 1/2 in | GL min. : 20 mm | Plage de serrage : 50–63 mm | Clé B : 90 | C : 90
  • M80 | Réf. UAGXX/80/X | Filetage M80x2,0 | AG 3 in | GL min. : 20 mm | Plage de serrage : 50–63 mm | Clé B : 90 | C : 90
  • M90 | Réf. UAGXX/90/X | Filetage M90x2,0 | AG 3 in | GL min. : 20 mm | Plage de serrage : 60–70 mm | Clé B : 100 | C : 100

Serie Exe (lignes sélectionnées) :
  • M12 | Réf. EUAGXX/12/X | Filetage M12x1,5 | AG 3/8 in | GL min. : 6 mm | Plage de serrage : 3–6,5 mm | Clé B : 14 | C : 14
  • M16 | Réf. EUAGXX/16/X | Filetage M16x1,5 | AG 3/8 in | GL min. : 7 mm | Plage de serrage : 4–8 mm | Clé B : 18 | C : 17
  • M20 | Réf. EUAGXX/20/X | Filetage M20x1,5 | AG 1/2 in | GL min. : 8 mm | Plage de serrage : 6–12 mm | Clé B : 22 | C : 22
  • M25s | Réf. EUAGXX/25s/X | Filetage M25x1,5 | AG 3/4 in | GL min. : 8 mm | Plage de serrage : 10–14 mm | Clé B : 27 | C : 24
  • M25 | Réf. EUAGXX/25/X | Filetage M25x1,5 | AG 3/4 in | GL min. : 8 mm | Plage de serrage : 13–18 mm | Clé B : 30 | C : 30
  • M32 | Réf. EUAGXX/32/X | Filetage M32x1,5 | AG 1 in | GL min. : 9 mm | Plage de serrage : 13–18 mm | Clé B : 34 | C : 30
  • M40 | Réf. EUAGXX/40/X | Filetage M40x1,5 | AG 1 1/4 in | GL min. : 9 mm | Plage de serrage : 18–25 mm | Clé B : 43 | C : 40
  • M50 | Réf. EUAGXX/50/X | Filetage M50x1,5 | AG 1 1/2 in | GL min. : 9 mm | Plage de serrage : 22–32 mm | Clé B : 55 | C : 50
  • M63s | Réf. EUAGXX/63s/X | Filetage M63x1,5 | AG 2 in | GL min. : 14 mm | Plage de serrage : 33–44 mm | Clé B : 68 | C : 64
  • M63 | Réf. EUAGXX/63/X | Filetage M63x1,5 | AG 2 in | GL min. : 15 mm | Plage de serrage : 45–50 mm | Clé B : 70 | C : 75
  • M75s | Réf. EUAGXX/75s/X | Filetage M75x1,5 | AG 2 1/2 in | GL min. : 20 mm | Plage de serrage : 45–55 mm | Clé B : 85 | C : 75
  • M75 | Réf. EUAGXX/75/X | Filetage M75x1,5 | AG 2 1/2 in | GL min. : 20 mm | Plage de serrage : 50–63 mm | Clé B : 90 | C : 90
  • M80 | Réf. EUAGXX/80/X | Filetage M80x2,0 | AG 3 in | GL min. : 20 mm | Plage de serrage : 50–63 mm | Clé B : 90 | C : 90
  • M90 | Réf. EUAGXX/90/X | Filetage M90x2,0 | AG 3 in | GL min. : 20 mm | Plage de serrage : 60–70 mm | Clé B : 100 | C : 100


Caractéristiques / Spécifications techniques
  • Type : presse-étoupe UAG pour câbles non blindés (compression simple)
  • Code de protection : II 2G Ex d IIC Gb / II 2G Ex e II Gb / I M2 Ex d I Mb / I M2 Ex e I Mb / Ex tb IIIC Db
  • Certificat ATEX : IEP 14 ATEX 0217U (série UAG)
  • Matériaux : Laiton MS58 (option nickel), Inox AISI 303 / AISI 316L, Aluminium
  • Normes : EN 60079-0:2012, EN 60079-7:2007, EN 60079-1:2007, EN 60079-31:2009
  • Indice de protection : IP68
  • Joints disponibles : NBR, Néoprène, Silicone, TPE/V avec plages de température correspondantes
  • Convient pour zones dangereuses : Zone 1, Zone 2, Zone 21, Zone 22 ; Groupes de gaz IIA, IIB, IIC
  • Type de câble : Non blindé
  • Tailles disponibles : de M12 à M90 avec plages de serrage et dimensions de clé indiquées ci‑dessus
