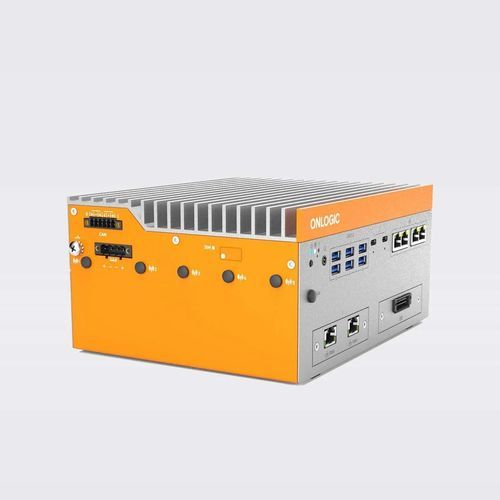

PC edge Helix 523

boxrackableà montage VESA

Description du produit
Le Helix 523 est un ordinateur industriel sans ventilateur conçu pour des déploiements en périphérie exigeants nécessitant une expansion modulaire et une connectivité flexible. Il associe des processeurs Intel® Core™ Ultra à deux baies ModBay frontales pour intégrer des modules d'E/S spécifiques aux applications.

Points forts

• Double baie ModBay pour ajouter LAN (1 GbE/10 GbE), PoE, M12, USB et interfaces série
• Processeurs Intel Core Ultra adaptés aux charges IA en edge
• E/S avant : 4x 2.5 GbE, 6x USB 3.2 Gen2 (Type A), 2x Thunderbolt 4 (USB-C)

Performances Intel Core Ultra
Le Helix 523 supporte les processeurs Intel Core Ultra (Series 1 ; Series 2 prévu) optimisés pour les traitements IA en périphérie. La plateforme accepte jusqu'à 96 Go de DDR5 (5600 MT/s), propose des emplacements M.2 (PCIe Gen4 et SATA) et des configurations vPro possibles pour la gestion à distance et les fonctions AMT.

Conçu pour les environnements industriels
Son refroidissement sans ventilateur et son châssis peu encombrant permettent des montages DIN, mural, VESA et en rack pour les installations contraintes. Le système répond aux normes EMC/sécurité industrielles et bénéficie de certifications adaptées aux environnements industriels, médicaux, embarqués, ferroviaires et maritimes. Température de fonctionnement : 0 à 50 °C.

Flexibilité I/O avec ModBay
Deux baies ModBay frontales acceptent des modules modulaires : 10 GbE, RJ45 PoE, M12 LAN/PoE, ports COM, CAN, DIO ou extensions USB selon le besoin. Le panneau frontal présente 4x 2.5 GbE, 6x USB 3.2 Gen2 Type A et 2x Thunderbolt 4 ; les faces latérale/arrière offrent DisplayPort et options COM/CAN/DIO supplémentaires.

Aperçu technique

• Modèle : Helix 523
• Marque : OnLogic
• Hardware line : Industriel (sans ventilateur)
• Famille processeur : Intel Core Ultra (Meteor Lake / Arrow Lake)
• Options processeur : Core Ultra 5 125H, 135H ; Core Ultra 7 165H
• Mémoire : DDR5 jusqu'à 96 Go, 5600 MT/s, dual channel
• E/S avant : 6x USB 3.2 Gen2 (Type A), 2x Thunderbolt 4, 4x 2.5 GbE, prise audio, bouton d'alimentation
• E/S arrière/optionnelle : jusqu'à 4x COM, CAN, DIO, 2x DisplayPort
• Expansion : 1x M.2 2280 M-Key (PCIe Gen4 x4), 1x M.2 B-Key, 2x ModBay frontales
• Stockage : prise en charge M.2 2242/60/80 B-key & M-key
• Connectivité : options 4G LTE, Wi‑Fi, Bluetooth
• Sécurité & gestion : TPM 2.0 (Infineon SLB9672), Intel vPro en option
• Dimensions : 106 x 177 x 225 mm ; Poids : 3,58 kg
• Alimentation : 19–24 V DC via bloc terminal 4 broches
• Température de fonctionnement : 0–50 °C
• Certifications : CE, FCC, UL/cULus, UKCA, RoHS, WEEE et normes EMC/industrielles

Notes
Les contrôleurs LAN et la configuration d'E/S dépendent du processeur et des modules ModBay sélectionnés. Les fonctions disponibles et les certifications varient selon la configuration et la région.

Caractéristiques / spécifications techniques

• Modèle : Helix 523
• Marque : OnLogic
• Ligne matérielle : Industriel (sans ventilateur)
• Processeur : Intel® Core™ Ultra (selon SKU)
• Mémoire : DDR5 jusqu'à 96 Go
• Stockage : M.2 PCIe Gen4 et options SATA
• E/S avant : USB, Thunderbolt, 2.5GbE LAN
• Expansion : Double ModBay, emplacements M.2
• Alimentation : 19–24 V DC (bloc terminal 4 broches)
• Montage : DIN, mural, VESA, rack
