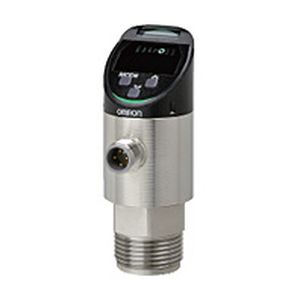

Capteur de pression relative E8PC series

piézoélectriquepar jauge de contrainte4-20 mA

Présentation
L'OMRON E8PC est un capteur compact multi-détection mesurant simultanément la pression et la température au même point et communiquant via IO-Link. Il est conçu pour la surveillance en ligne des systèmes hydrauliques et d'alimentation en mastic afin de détecter précocement les signes d'anomalies et d'aider à stabiliser les processus.

Presse — Problèmes

• L'augmentation de la température de l'huile hydraulique réduit sa viscosité.
• La diminution de la pression hydraulique provoque une qualité d'emboutissage incohérente.
• La surveillance de la pression seule ne détecte pas les variations de viscosité liées à la température.

Presse — Solution OMRON

• Associez les mesures de pression et de température pour détecter tôt les signes de perte de pression et de changement de viscosité.
• Quantifiez les plages optimales de température et de pression au même point de mesure sans dépendre uniquement de l'expérience des opérateurs.
• Transmettez les données d'état au PLC via IO-Link pour déclencher alarmes et actions correctives automatisées.

Centre d'usinage — Problèmes

• La température de l'huile hydraulique augmente lors de changements d'outil répétés.
• La détérioration des garnitures provoque des fuites d'huile hydraulique.
• Les baisses de pression dégradent la qualité d'usinage.
• Les sections hydrauliques multiples compliquent la localisation rapide des garnitures dégradées.

Centre d'usinage — Solution OMRON

• Utilisez la montée en température comme indicateur de fuite potentielle ou d'usure des garnitures.
• Surveillez les tendances de température pour corréler le comportement thermique à l'usure des garnitures.
• Installez plusieurs capteurs sur différentes canalisations ; l'affichage LED et les données IO-Link permettent d'identifier rapidement la ligne affectée.

Distributeur de mastic — Problèmes

• Le volume distribué varie à pression identique car la viscosité du mastic dépend de la température.
• Il faut contrôler à la fois la pression et la température pour obtenir des volumes constants.
• L'espace peut être insuffisant pour installer deux capteurs séparés.

Distributeur de mastic — Solution OMRON

• La mesure simultanée pression/température permet de détecter les conditions entraînant des variations de distribution.
• Quantifiez les plages optimales de pression et température de distribution sans vous reposer sur le savoir‑faire de l'opérateur.
• Un capteur multi-détection unique économise l'espace d'installation par rapport à deux capteurs indépendants.

Points clés

• Multi-détection : mesure simultanée de la pression et de la température au même point.
• Détection de pression : élément piézoélectrique avec surface de détection en céramique dure; détection via variation de résistance du jauge de contrainte.
• Détection de température : élément monté derrière l'élément piézoélectrique pour mesure co-localisée.
• Affichage multi-détection (brevet en attente) : visualise les causes d'anomalies en surveillant Flow+Temperature et Pressure+Temperature ; sortie vers PLC via IO-Link.
• Affichage des unités et fonction de mise à l'échelle : conversion d'unités et ajustement des valeurs détectées aux références applicatives.
• Affichage LED haute luminosité avec motifs de couleur configurables (3 couleurs + éteint).
• Réglage d'angle jusqu'à 330° et inversion d'affichage à 180° pour un montage flexible.
• Fonctions Peak/Bottom Hold, sélection de polarité NPN/PNP et sorties analogiques deux canaux.
• Autodiagnostic et réglage batch depuis l'hôte via IO-Link pour faciliter la maintenance.
• Compatible avec le logiciel de visualisation F-Scape pour une surveillance à distance sans programmation complexe.
• Conception compacte, facile à nettoyer et matériaux résistants en contact avec les liquides ; options de câbles et adaptateurs disponibles (vendus séparément).

Caractéristiques / spécifications techniques

• Nom du modèle : E8PC.
• Principe de détection (pression) : élément piézoélectrique avec surface de détection en céramique dure.
• Détection de température : élément monté derrière l'élément piézoélectrique pour mesure simultanée au même point.
• Sorties : communication IO-Link prise en charge ; sorties analogiques courant deux canaux pour sorties physiques simultanées.
• Affichage LED : haute luminosité avec motifs de couleur configurables (3 couleurs + éteint).
• Sélection de polarité : NPN/PNP sélectionnable par bouton.
• Orientation d'affichage : réglage d'angle 330° ; inversion d'affichage 180°.
• Fonctions : mise à l'échelle (ajustement référence), Peak/Bottom Hold, autodiagnostic, réglage batch depuis l'hôte via IO-Link.
• Accessoires recommandés : adaptateurs dédiés (vendus séparément) ; throttle recommandé en cas de pulsations/vibrations.
• Conception : compacte, facile à nettoyer, pièces en contact liquide durables.
• Statut brevet : affichage multi-détection brevet en attente (dépôt au Japon en juillet 2022).
