Capteur de débit thermique E8FC series
volumiquepour liquidepour système de refroidissement

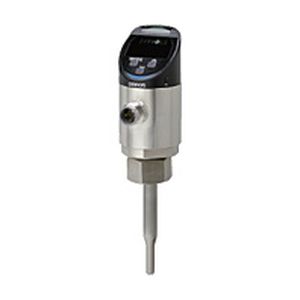

Capteur de débit thermique - E8FC series - OMRON - volumique / pour liquide / pour système de refroidissement
Capteur de débit thermique - E8FC series - OMRON - volumique / pour liquide / pour système de refroidissement
Capteur de débit thermique - E8FC series - OMRON - volumique / pour liquide / pour système de refroidissement - image - 2
Capteur de débit thermique - E8FC series - OMRON - volumique / pour liquide / pour système de refroidissement - image - 3
Ajouter à mes favoris
Ajouter au comparateur

Caractéristiques

Technologie
thermique
Type
volumique
Applications
pour liquide, pour la surveillance de process, pour système de refroidissement
Autres caractéristiques
compact, à sortie analogique, à sortie numérique, intelligent, avec mesure de température, avec interface IO-Link

Description

Aperçu
  • Capteurs de débit IoT détectant les signes d'anomalies dans l'eau de refroidissement, les liquides solubles dans l'eau et les huiles non solubles, par la mesure simultanée du débit et de la température au même point.


Concept clé
  • Surveiller la combinaison débit + température en un point unique pour détecter la dégradation des performances de refroidissement avant l'apparition de défauts ou d'arrêts imprévus.
  • L'affichage multi-sensing indique la cause probable en combinant Débit+Température et Pression+Température.


Applications — Machine de soudage
Problèmes
  • L'élévation de la température de l'eau de refroidissement réduit la capacité de refroidissement des pointes de soudure ou des transformateurs, entraînant surchauffe, déformation, défauts de soudage et arrêts d'équipement.
  • La surveillance du seul débit ne permet pas de détecter la hausse de température.


Solution
  • La mesure simultanée du débit et de la température permet de détecter des signes avant la déformation des pointes de soudure ou des arrêts soudains.


Applications — Machine de moulage
Problèmes
  • Même avec un débit adéquat, l'augmentation de la température de l'eau réduit la performance de refroidissement, provoquant déformation, inclusions ou autres défauts de moulage.
  • La surveillance du seul débit ne révèle pas la montée en température.


Solution
  • Mesurer débit et température au même endroit, quantifier les plages optimales et détecter la dégradation du refroidissement sans dépendre de l'expérience de l'opérateur.
  • Plusieurs capteurs équipés de LED permettent d'identifier rapidement la conduite concernée et le type d'anomalie.


Applications — Four de cémentation
Problèmes
  • Des exigences de résistance des pièces plus strictes imposent une performance de refroidissement stable; débit et température doivent être maintenus constants.
  • L'installation de thermomètres séparés augmente les coûts de tuyauterie.


Solution
  • La surveillance simultanée de la température et du débit de l'eau de refroidissement permet de maintenir des performances de refroidissement optimales, assurant une finition constante et une meilleure résistance des pièces.


Principales caractéristiques
  • Technologie multi-sensing : algorithme de mesure thermique; la vitesse d'écoulement est calculée en mesurant la vitesse de refroidissement d'un élément chauffé (Ta), puis le débit est dérivé du diamètre du tuyau.
  • Mesure de température : élément Tb mesurant directement la température du fluide.
  • Affichage multi-sensing (brevet en cours) : évalue les valeurs combinées; couleurs d'affichage configurables en 3 modes (+ éteint).
  • Affichage de valeur relative : indique le taux de variation en pourcentage par rapport au débit réglé (fonction Smart Tuning pour milieux et liquides variables).
  • Affichage en unité : conversion et affichage en unités physiques.
  • Fonction de mise à l'échelle : ajustement des valeurs détectées par rapport à un débit de référence.
  • LED haute luminosité pour visibilité dans les zones sombres et à l'arrière des équipements.
  • Réglage d'angle jusqu'à 330° et affichage inversé 180° pour un montage et une lecture flexibles.
  • Fonction Peak/Bottom Hold : capture des valeurs au moment d'une erreur pour analyse hors site.
  • Sélection NPN/PNP : polarité de sortie commutable pour simplifier la gestion des pièces de rechange.
  • Sortie analogique deux canaux : sorties simultanées débit/pression et température pour systèmes à entrées analogiques uniques.
  • Sorties d'autodiagnostic : le capteur détecte et signale les erreurs de connexion ou dysfonctionnements.
  • Réglage en lot via IO-Link : configuration de lot depuis un hôte pour maintenir des réglages cohérents en maintenance.
  • Support de visualisation : collecte de données et supervision à distance avec le logiciel F-Scape sans intégration système complexe.
  • Conception compacte pour montage en espaces étroits ; gamme de câbles et adaptateurs étendue disponible (vendue séparément).
  • Structure amovible pour un nettoyage et des inspections périodiques facilités.
  • Pièces en contact avec le liquide durables, conçues pour une longue durée de vie en environnement liquide.


Caractéristiques / spécifications techniques
  • Famille / série : E8FC
  • Type de produit : Capteur de débit IoT (mesure simultanée du débit et de la température)
  • Méthode de mesure : Algorithme de débit thermique (vitesse d'écoulement via refroidissement de l'élément Ta ; débit dérivé du diamètre du tuyau)
  • Élément de température : Tb (mesure directe de la température du fluide)
  • Sorties : communication IO-Link, sorties analogiques deux canaux (débit/pression et température), sortie numérique sélectionnable NPN/PNP
  • Affichage : LED multi-sensing avec 3 motifs de couleur (+ éteint), affichage de valeur relative (%), conversion d'unités
  • Fonctions : Smart Tuning, Scaling (ajustement au débit de référence), Peak/Bottom Hold, sorties d'autodiagnostic, réglage en lot via IO-Link
  • Montage : réglage d'angle jusqu'à 330°, affichage inversé 180°, compact pour espaces étroits
  • Maintenance : structure amovible facile à nettoyer
  • Accessoires : gamme étendue de câbles et d'adaptateurs disponible (vendus séparément) ; utilisation d'un orifice de restriction recommandée en cas de pulsation/vibration
  • Compatibilité de visualisation : logiciel F-Scape
  • Dernière mise à jour du contenu source : 1er août 2022
