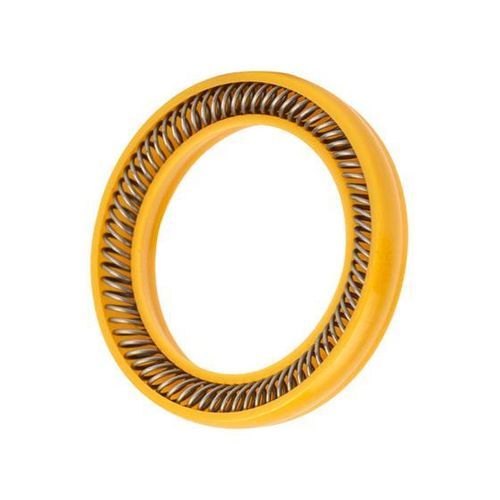

Joint à ressort

en polymèreen élastomèreen U

Aperçu du produit
Les joints énergisés par ressort Omniseal® se composent de deux éléments de précision : un manchon polymère et un ressort energiseur métallique résistant à la corrosion. Par rapport aux joints élastomères classiques et aux garnitures métalliques rigides, ces joints assurent des performances d'étanchéité durables dans des environnements exigeants. Les géométries de ressort incluent ruban/hélicoïdal, cantilever (ressort en V), en U et conceptions avancées à pas/spirale.

Applications

• Espace
• Aéronautique
• Sciences de la vie / dispositifs médicaux
• Énergie : sans carbone (ex. hydrogène, captage du carbone)
• Énergie : pétrole & gaz (amont / midstream / aval)
• Industriel (pompes, vannes, industrie générale)
• Semi-conducteur
• Nucléaire & recherche scientifique
• Autres secteurs (habitat, grand public, etc.)

Matériaux
Les manchons sont fabriqués à partir de résines polymères haute performance formulées pour des exigences d'étanchéité spécifiques. Omniseal® utilise des composés propriétaires, des matériaux de manchon sans PFAS* et des options Meldin® en polyimide/thermoplastique. Plus de 500 formulations internes couvrent la résistance chimique, les propriétés thermiques et tribologiques, ainsi que la capacité de fonctionnement à sec.

Ressorts
Le ressort energiseur apporte la résilience permanente au manchon et compense l'usure, le désalignement ou l'excentricité. L'effort du ressort est conçu pour minimiser les frottements en applications dynamiques ou pour assurer une forte charge en étanchéité cryogénique. Les ressorts sont réalisés en alliages résistants à la corrosion : aciers inox 300, 17-7 PH, Elgiloy®, Hastelloy®, Inconel®. Géométries courantes : ruban/hélicoïdal, cantilever (V), en U et pas/spirale avancés.

Familles de produits / conceptions courantes

• 103A — conception à ressort ruban ou hélicoïdal pour applications statiques et basse vitesse ; contrôle des fuites élevé à haute pression et basse température.
• 400A — conception cantilever en V pour applications dynamiques ; compromis friction/fuite adapté aux pressions et températures modérées ; utilisé dans les robinets à bille et milieux chimiques agressifs.
• APS — conception à pas/spirale avancée pour réduire les frottements en dynamique ; petites sections transversales pour miniaturisation (sciences de la vie, dispositifs médicaux).
• RACO® — conception en U pour étanchéité faciale extrême, fluides cryogéniques et haut vide ; conception robuste éprouvée en applications spatiales long terme.

Ressources disponibles
Le fabricant fournit un manuel complet sur les joints énergisés par ressort (versions anglaises US et UE) et des vidéos produit (origine/histoire, outillage d'installation, application propulseur satellite) pour aider au choix et à l'installation.

Caractéristiques techniques

• Plage de température : -268°C à +316°C (-450°F à +600°F)
• Capacité de pression : du vide à 50 000 psi (3448 bar)
• Vitesse dynamique maximale : jusqu'à 1 m/s
• Charge de serrage (ressort) : 1 à 11 N/mm
• Diamètres disponibles : 5 mm à 3000 mm
• Finition de surface recommandée : Ra < 16 µin ; Ra < 8 µin lorsque critique
• Types de matériaux de manchon : polymères haute performance propriétaires, composés sans PFAS*, Meldin® polyimides et thermoplastiques techniques (PPS, PEEK, PAI)
• Matériaux de ressort : aciers inox 300, 17-7 PH, Elgiloy®, Hastelloy®, Inconel®
• Géométries typiques : ruban/hélicoïdal, cantilever (V), en U, pas/spirale avancés
• Applications prises en charge : étanchéité statique & dynamique, cryogénie, haute température, haute pression, faible friction / fonctionnement à sec, environnements chimiques et sulfureux
