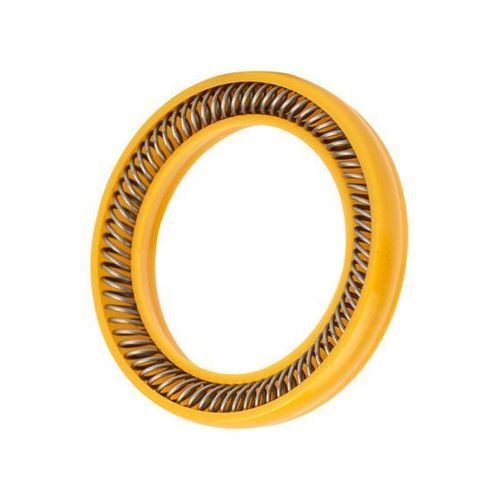

Bague d'étanchéité de compensation APS

de précisionde pistonde tige

Présentation
Conçus avec une géométrie de ressort à pas avancé (APS), ces joints énergisés par ressort réduisent la friction dans les applications dynamiques. Ils comportent une gaine polymère activée par une bobine inclinée (ressort à pas avancé) et se distinguent par un très petit diamètre et une faible section tout en compensant le désalignement des composants, l'excentricité et l'usure du joint.

Points clés

• Géométrie APS (ressort à bobine inclinée) activant une gaine polymère
• Réduction de la friction en applications dynamiques
• Très petit diamètre et faible section adaptés aux équipements de précision
• Compense le désalignement des composants, l'excentricité et l'usure du joint
• Adaptation de précision pour instruments exigeants

Applications typiques

• Outils micros chirurgicaux
• Joints pour sciences de la vie (instruments HPLC / UHPLC)
• Équipements chirurgicaux et instruments dentaires
• Pompes alternatives de précision et étanchéité piston/tige pour instrumentation analytique et médicale

Matériaux et options

• Gaine polymère (plusieurs formulations techniques disponibles)
• Ressort métallique : géométrie à pas avancé / bobine inclinée
• Fabrication possible selon spécifications Sans PFAS* en fonction de l'application et des exigences de l'équipement
• Ressources disponibles : manuels téléchargeables sur les joints énergisés par ressort et vidéo d'installation (guide d'installation pour petits diamètres)

Remarques sur les PFAS
*« Sans PFAS » signifie ici qu'aucune addition intentionnelle de matériaux PFAS n'est faite dans la formulation du produit, sans exclure la possibilité de traces en raison de la prévalence environnementale de ces substances.

Caractéristiques techniques

• Désignation : géométrie d'activation APS (Advanced Pitch Spring)
• Élément d'étanchéité : gaine polymère autour d'un ressort métallique
• Type de ressort : bobine inclinée / ressort à pas avancé
• Fonction principale : étanchéité dynamique à faible friction (applications tige/piston/face)
• Taille : très petit diamètre et faible section (adapté à la microsurgeonique et à l'instrumentation analytique)
• Avantages : compense le désalignement et l'excentricité ; maintient la force d'étanchéité pendant l'usure
• Compatibilité : configurable pour précision, cryogénique à haute pression selon choix des matériaux
• Documentation disponible : manuel Spring-Energized Seals (versions US & EU)
• Support d'installation : vidéo dédiée pour l'installation de joints énergisés par ressort de petit diamètre
