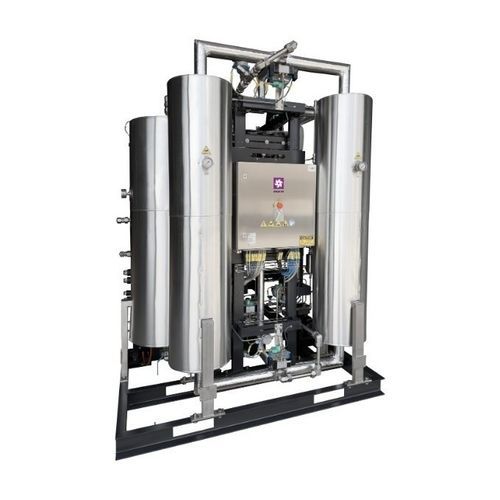

Purificateur de gaz d'hydrogène H2-PURE

Présentation
Les purificateurs H2-PURE assurent la séparation continue de la vapeur d'eau, de l'oxygène et des particules solides du flux d'hydrogène comprimé. Conçus pour un fonctionnement entièrement automatique, ces modules s'intègrent facilement aux packs hydrogène d'électrolyseurs et répondent aux exigences d'applications telles que les piles à combustible (ISO 14687:2019). La version P consomme jusqu'à ~2 % d'hydrogène pour la régénération ; la version X réalise une régénération en boucle fermée sans perte d'hydrogène. L'option DeOxo permet de réduire l'O2 à <5 ppm.

Fonction et technologie
Le séchage repose sur l'adsorption dans deux colonnes sous pression remplies d'adsorbant. Le procédé alterne phases d'adsorption, de chauffage (régénération) et de refroidissement, avec basculement des colonnes après saturation de l'adsorbant. La régénération est thermique ; lorsque du gaz sec externe ou de l'eau de refroidissement est disponible, les composants sont adaptés pour minimiser les pertes de gaz (typiquement 1–2 % lorsque du gaz sec externe est utilisé).
Les purificateurs OMEGA AIR utilisent la technologie Temperature Swing Adsorption (TSA), qui exploite la dépendance de l'adsorption à la température. Les modèles HP-PURE intègrent une tour catalytique DeOxo réduisant l'oxygène par réaction DEOXO, transformant O2 et H2 en eau qui est condensée et évacuée.

Pourquoi la purification est nécessaire
Les impuretés dans l'hydrogène (oxygène, humidité, particules et autres gaz) peuvent provoquer :

• une baisse des performances des piles à combustible
• la corrosion et des dommages mécaniques sur les équipements
• des risques de sécurité lors du stockage et du transport

Applications

• Industrie chimique — production d'ammoniac et d'engrais
• Pétrochimie — désulfuration, hydrotraitement, production de méthanol
• Agroalimentaire — hydrogénation des graisses (margarine, beurre)
• Soudage — soudage à l'hydrogène atomique / procédés plasma
• Verre — gaz antioxydant ou de protection (associé à l'azote)
• Électronique — fabrication de semi‑conducteurs, LED et écrans
• Aérospatial — propergols pour moteurs-fusées (forme liquide)
• Habitat — applications d'éclairage et de chauffage
• Stations de distribution d'hydrogène (HRS) pour mobilité verte — véhicules à pile à combustible

Données requises pour établir un devis

• Pression d'entrée
• Débit d'entrée
• Température d'entrée
• Teneur en eau à l'entrée
• Point de rosée en pression (PDP) requis en sortie
• Taux d'O2 en entrée
• Taux d'O2 souhaité en sortie
• Disponibilité de gaz sec externe pour régénération/refroidissement (si oui : température et point de rosée)
• Disponibilité d'eau de refroidissement pour la régénération (si oui : température de l'eau)

Tableau - Caractéristiques des unités H2-PURE
MODEL | Capacity (m3/h) | Capacity (kg/h) | Electrolyser (MW)
H2-PURE 15 | 52.5 | 4.3 | 0.25
H2-PURE 30 | 105 | 8.7 | 0.5
H2-PURE 60 | 210 | 17.4 | 1
H2-PURE 180 | 630 | 52.3 | 3
H2-PURE 300 | 1,050 | 86.8 | 5
H2-PURE 600 | 2,100 | 173.7 | 10
H2-PURE 1200 | 4,200 | 347.3 | 20
H2-PURE 2500 | 8,400 | 694.7 | 40
H2-PURE 3600 | 12,600 | 1,042.0 | 60
H2-PURE 5000 | 16,800 | 1,389.4 | 80
H2-PURE 6500 | 21,000 | 1,736.7 | 100

Remarques sur les versions
Version P : la régénération avec gaz sec externe peut consommer jusqu'à ~2 % d'hydrogène. Version X : régénération en boucle fermée sans consommation d'hydrogène pendant la régénération.

Spécifications techniques

• Gamme de produits : H2-PURE
• Technologie : Temperature Swing Adsorption (TSA)
• Méthode de séchage : adsorption dans deux colonnes sous pression avec régénération cyclique (adsorption, chauffage, refroidissement)
• Type de régénération : régénération thermique (options pour gaz sec externe ou refroidissement par eau)
• Unité DeOxo optionnelle : tour catalytique réduisant l'O2 à <5 ppm
• Modèles et capacités nominales : voir le tableau ci‑dessus (H2-PURE 15 à H2-PURE 6500)
• Intégration : conçu pour intégration avec packs hydrogène d'électrolyseurs
• Consommation de gaz pour régénération : version P jusqu'à ~2 % (selon configuration) ; version X en boucle fermée (0 % de perte)
