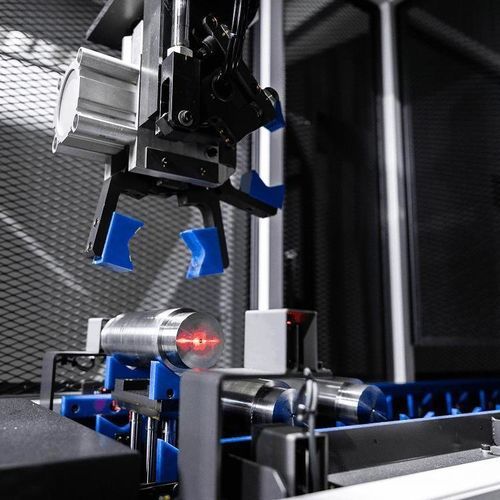

Portique de manutention OGL series

Vue d'ensemble
La série Okuma Gantry Loader OGL est une famille de chargeurs portiques intégrés en usine pour la manutention des pièces sur tours et rectifieuses Okuma. Disponible en versions compactes sur-machine et en version autoportante, la série OGL prend en charge une large gamme de masses et de géométries et peut être préprogrammée ou personnalisée selon les exigences de production.

Principales caractéristiques

• Conceptions portiques compactes sur-machine et autoportantes économisant l'espace
• Dispositif de retournement pour permettre l'usinage complet des pièces
• Préprogrammable ou personnalisable selon le cahier des charges client
• Kits standard disponibles en stock pour certains modèles

Variantes de produit et points forts
OGL-5
Conçu pour la production répétitive de petites pièces de haute précision, avec une intégration sur-machine.

• Gère les opérations de chargement/déchargement selon l'axe Z
• Conception compacte sur-machine pour un déploiement plus rapide et une réduction de l'emprise au sol
• Prise standard : mandrin pneumatique 3 mors
• Support assuré par Okuma Factory Automation 24/7/365

Poids: Supporte des pièces jusqu'à 5 kg
Accouplements machines: Compatible avec les machines Okuma telles que 2SP-H, LB EX, LU EX, LT EX, GENOS L, série MULTUS
Secteurs: Automobile; Aéronautique; Semi-conducteurs & Électronique; Défense

OGL-10
Chargeur pórtico compact pour pièces petites à moyennes, optimisant les temps de réglage et la productivité.

• Conception compacte sur-machine pour une mise en œuvre plus rapide et une économie d'espace
• Support assuré par Okuma Factory Automation 24/7/365

Poids: Supporte des pièces jusqu'à 10 kg
Accouplements machines: Compatible avec les machines Okuma telles que 2SP-H, LB EX, LU EX, LT EX, GENOS L, série MULTUS
Secteurs: Automobile; Aéronautique; Semi-conducteurs & Électronique; Défense

OGL-30
Conçu pour la production rapide de pièces plus lourdes, offrant des vitesses de traitement élevées et des temps de cycle réduits.

• Peut desservir plusieurs machines sur de longues distances linéaires
• Conception autoportante pour une meilleure stabilité lors du chargement/déchargement
• Support assuré par Okuma Factory Automation 24/7/365

Poids: Supporte des pièces jusqu'à 30 kg
Accouplements machines: Compatible avec les machines Okuma telles que 2SP-H, LB EX, LU EX, LT EX, GENOS L, série MULTUS
Secteurs: Automobile; Aéronautique; Médical; Pétrole & Gaz; Défense

OGL-150
Système sur rail rigide pour déplacer les plus grandes pièces avec répétabilité et précision sur de longues portées.

• Peut desservir plusieurs machines sur de longues distances linéaires
• Conception autoportante pour une meilleure stabilité lors du chargement/déchargement
• Support assuré par Okuma Factory Automation 24/7/365

Poids: Supporte des pièces jusqu'à 150 kg
Accouplements machines: Compatible avec les machines Okuma telles que 2SP-H, LB EX, LU EX, LT EX, GENOS L, série MULTUS
Secteurs: Aéronautique; Automobile; Équipements lourds; Pétrole & Gaz; Production d'énergie

Personnalisation
Okuma propose des solutions Gantry Loader adaptées avant installation selon les spécifications client, incluant systèmes d'entrée/sortie et solutions de manutention des matériaux sur mesure.

Caractéristiques techniques

• Désignation de la série: OGL (capacités: 5 kg, 10 kg, 30 kg, 150 kg)
• Poids pièces supportés: jusqu'à 5 kg, 10 kg, 30 kg, 150 kg selon le modèle
• Types de conception: compact sur-machine (OGL-5/OGL-10), autoportant/long-linéaire (OGL-30/OGL-150)
• Effecteur final standard: mandrin pneumatique 3 mors (standard sur OGL-5)
• Dispositif de retournement disponible pour usinage complet des pièces
• Accouplements machines compatibles: 2SP-H, LB EX, LU EX, LT EX, GENOS L, série MULTUS
• Secteurs desservis: Automobile; Aéronautique; Semi-conducteurs & Électronique; Défense; Médical; Pétrole & Gaz; Équipements lourds; Production d'énergie
• Support: Support complet via Okuma Factory Automation (24/7/365)
• Disponibilité: Kits standard en stock pour certains modèles; systèmes préprogrammables ou personnalisables
