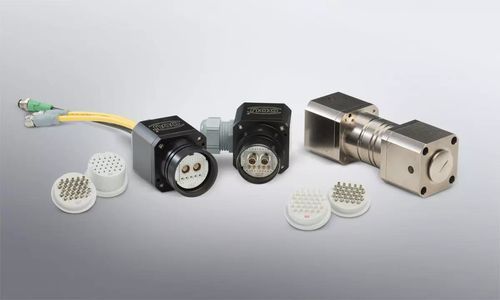

Connecteur modulaire ODU DOCK Silver-Line

combinépneumatiquede données

Présentation
La série ODU DOCK Silver-Line est un connecteur modulaire destiné à l'amarrage automatique pour systèmes robotisés, robots industriels, bancs d'essai et systèmes de changement d'outil. Il accepte l'accouplement électrique ou pneumatique et peut être livré avec assemblages de câbles prêts à l'emploi pour intégration rapide.

Caractéristiques clés

• Conçu pour l'amarrage automatique dans les applications robotiques et industrielles
• Technologie de contact à fil-ressort offrant une grande densité de contacts
• Ciclos d'emboîtement : ≥100 000 en standard ; jusqu'à 10 000 000 avec tête à changement rapide
• Disponible en trois tailles avec boîtiers en aluminium ou plastique
• Options : protection EMC, sorties de câble droites ou coudées
• Terminaisons : sertissage standard ; soudure sur demande
• Tête à changement rapide pour remplacement facile de la pièce interchangeable

Capacités fonctionnelles
La série accepte des insertions de contacts de 2+PE à 36+PE et, via adaptateurs, permet de combiner des modules ODU‑MAC®. Elle autorise la transmission mixte de signaux, puissance/courant, données, fibre optique et médias (air, fluides) au sein d'un même connecteur modulaire.

Applications et avantages

• Amarrage automatique dans cellules robotisées et lignes de production automatisées
• Bancs d'essai et équipements avec cycles fréquents d'emboîtement
• Systèmes de changement d'outil et environnements industriels exigeants
• Réduction des temps d'arrêt et des coûts de maintenance grâce à la tête à changement rapide et aux contacts durables

Caractéristiques techniques

• Série : ODU DOCK Silver-Line
• Fabricant : ODU
• Insertions de contacts : 2+PE à 36+PE (configurations modulaires)
• Ciclos d'emboîtement : ≥100 000 (standard) ; jusqu'à 10 000 000 avec tête à changement rapide
• Matériaux boîtier : aluminium ou plastique
• Technologie de contact : fil-ressort ; haute densité de contacts
• Terminaisons : sertissage standard ; soudure sur demande
• Options : protection EMC ; assemblages de câbles ; sorties droites ou coudées
• Modularité : compatible avec les modules ODU‑MAC® via adaptateurs
