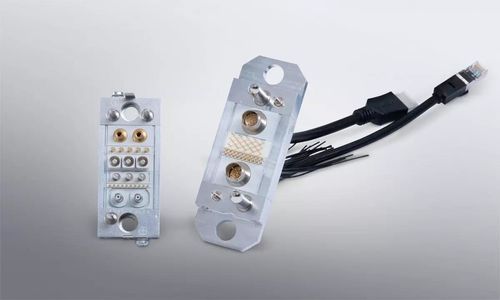

Connecteur modulaire

hybridepneumatiquede données

Présentation
Connecteur modulaire pour systèmes de docking automatique. L’ODU-MAC® Silver-Line offre une interface hybride pour puissance, signaux, données et pneumatiques avec cadres configurables et option Quick Change Head pour réduire la maintenance.

Points forts

• Docking automatique avec cycles de connexion élevés
• Interface hybride modulaire combinant puissance, données et pneumatiques
• Option Quick Change Head pour remplacement rapide de la partie avant
• Disponible avec confection de câble sur demande

Fonctionnalités et variantes
Jusqu’à 8 cadres d’amarrage configurables en longueurs variables. Modules combinables pour espaces d’installation réduits, charges mécaniques élevées ou cadres à palier flottant. Plus de 30 modules de transmission de données disponibles, y compris options fibre optique.

Caractéristiques de conception

• Cadre P4+ robuste : compensation de tolérance élevée, jeu radial ±4 mm, centrage par goupilles de guidage et douilles coniques, logements flottants
• Quick Change Head permettant des cycles de connexion très élevés (jusqu’à 10 000 000 selon configuration)
• Bonne résistance aux vibrations et faibles résistances de contact stables

Transmission et applications
Permet la transmission simultanée de pneumatiques, courants forts, données et fibre optique dans un seul connecteur. Conçu pour applications industrielles et robotiques exigeantes nécessitant longue durée de vie en cycles et contacts fiables.

Documents et médias
Fiches techniques, catalogues et notices disponibles. Vidéos d’application et démonstrations relatives à l’ODU-MAC® Silver-Line disponibles sur demande.

Caractéristiques / spécifications techniques

• Série : ODU-MAC® Silver-Line
• Cadres d’amarrage : jusqu’à 8 cadres configurables
• Modules de transmission : >30 modules de données disponibles
• Cycles de connexion : environ 100 000 à 10 000 000 (selon variante)
• Quick Change Head : option de remplacement rapide de la tête
• Cadre P4+ : compensation radiale ±4 mm, goupilles de centrage et douilles coniques
• Boîtier docking optionnel : décharge de traction, sorties câbles, connexions de mise à la terre, fixation PCB
• Assemblage : livraison possible avec confection de câble sur demande
