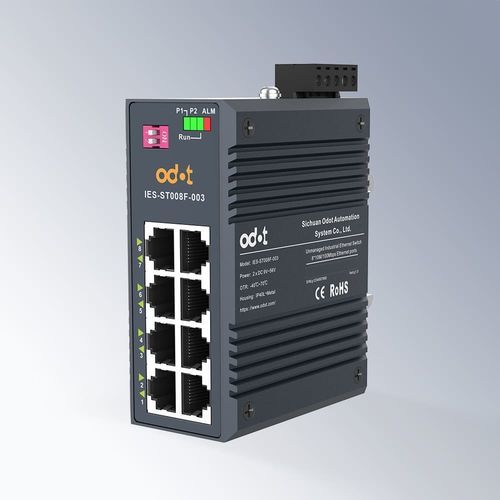

Commutateur Ethernet non administrable IES-ST008F-003

8 portsfast ethernetmural

Aperçu du produit
Le IES-ST008F-003 est un commutateur Ethernet industriel non géré, conçu pour l'expansion réseau fiable en environnements sévères. Il propose 8 ports RJ45 électriques (10/100 Mbps), une large plage de températures et une alimentation DC redondante pour les applications d'automatisation industrielle et d'IIoT.

Description détaillée
Le IES-ST008F-003 respecte les exigences de conception industrielle et les normes réseau ouvertes pour assurer une exploitation stable en conditions extrêmes. Le commutateur offre une forte immunité électromagnétique, résistance aux projections salines, protection contre les vibrations et support d'entrée d'alimentation DC redondante (9 V–56 V) avec protection anti-inversion. Avec un boîtier métallique sans ventilateur et une protection IP40, il convient aux armoires de terrain et aux boîtiers compacts. Applications typiques : automatisation industrielle, contrôle du trafic, gestion technique des bâtiments, contrôle minier, automatisation d'installations pétrolières, centrales hydrauliques, supervision des réseaux électriques et surveillance de salles serveur.

Caractéristiques produit

• 8 × ports RJ45 électriques 10/100 Mbps
• Cache 1 Mbit pour prise en charge fluide de la vidéo 4K
• Prise en charge IEEE 802.3 / 802.3u / 802.3x et commutation store-and-forward
• Grande bande passante de backplane et cache de commutation pour un transfert à débit filaire
• Alimentation DC redondante double (9 V–56 V) avec protection anti-inversion
• Plage de température de fonctionnement : -40 °C à 70 °C
• Boîtier métallique IP40, sans ventilateur et faible consommation
• Montage sur rail DIN ou mural ; plug-and-play pour boîtiers compacts

Paramètres techniques
Paramètre d'interface
Port électrique Hundred Meg : 8 ports RJ45, 10/100 Mbps auto-adaptatif
Interface d'alimentation : bornier 5 broches, pas 5.08 mm

Propriétés du commutateur
Normes : IEEE 802.3, IEEE 802.3u, IEEE 802.3x
Taille de cache : 1 Mbit
Taille de trame maximale : 2048 octets
Table d'adresses MAC : 2K
Méthode de transfert : store-and-forward (full-duplex / half-duplex)
Latence : < 7 μs
Bande passante backplane : 1.6 Gbps
Débit de paquets : 1.19 Mpps

Indicateurs
Indicateur d'alimentation : PWR
Indicateur d'état des ports : LNK & ACT (1–8)

Alimentation
Tension de fonctionnement : 9 V ~ 56 V DC
Consommation : < 3 W

Structure mécanique
Indice de protection : IP40
Installation : rail DIN / montage mural
Dimensions : 101 mm × 80 mm × 43 mm (L × l × H)
Poids : environ 400 g

Paramètres environnementaux
Température de fonctionnement : -40 °C ~ 70 °C
Température de stockage : -40 °C ~ 85 °C
Humidité relative : 5% RH ~ 95% RH (sans condensation)
MTBF : 300 000 heures

Performances CEM
Décharge électrostatique (ESD) : contact ±6 kV ; air ±15 kV — IEC 61000-4-2
Immunité rayonnante (RS) : IEC 61000-4-3
Transitoires rapides (EFT) : port d'alimentation 2.5 kV ; port signal 2.5 kV — IEC 61000-4-4
Surtension : modes commun et différentiel selon IEC 61000-4-5
Susceptibilité conduite (CS) : IEC 61000-4-6

Spécifications techniques

• Modèle : IES-ST008F-003
• Ports : 8 × 10/100 Mbps RJ45
• Capacité de commutation : backplane 1.6 Gbps ; débit de paquets 1.19 Mpps
• Cache : 1 Mbit ; trame max 2048 octets ; table MAC 2K
• Transfert : store-and-forward ; latence < 7 μs
• Alimentation : entrée DC redondante 9 V–56 V ; consommation < 3 W
• Indicateurs : PWR ; LNK & ACT pour les ports 1–8
• Mécanique : boîtier métallique IP40, sans ventilateur ; rail DIN / montage mural ; 101×80×43 mm ; ~400 g
• Environnement : fonctionnement -40 °C ~ 70 °C ; stockage -40 °C ~ 85 °C ; 5%–95% HR (sans condensation)
• Fiabilité & CEM : MTBF 300 000 h ; conformité ESD/RS/EFT/Surtension et immunité conduite selon séries IEC 61000
