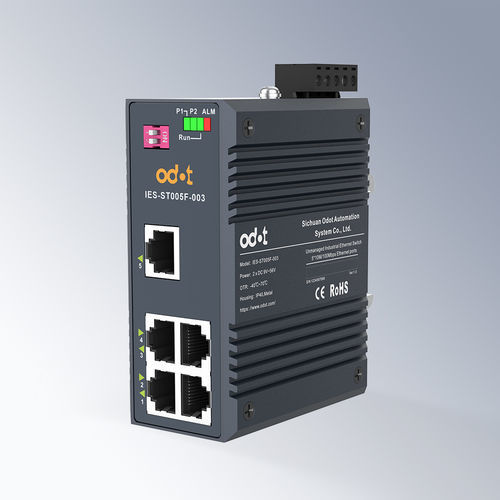

Commutateur Ethernet non administrable IES-ST005F-003

5 portsfast ethernetsur rail DIN

Description du produit
Le commutateur Ethernet industriel non géré IES-ST005F-003 d'ODOT est un équipement compact destiné à l'automatisation industrielle et aux réseaux IIoT. Il offre 5 ports RJ45 10/100 Mbps pour des communications stables au niveau terrain et au niveau contrôle. Conçu pour des environnements sévères, le commutateur présente une large plage de température de fonctionnement, une résistance aux interférences électromagnétiques et aux vibrations, une protection contre les embruns salins, ainsi qu'une alimentation DC redondante double (9 V~56 V) avec protection contre l'inversion de polarité. Adapté pour l'agrégation réseau ou l'accès d'équipement sur site industriel.

Caractéristiques

• Prend en charge jusqu'à 5 ports électriques 10/100 Mbps (RJ45)
• Mémoire tampon de commutation 1 Mbit pour les transmissions à large bande (ex. vidéo 4K)
• Support des normes IEEE 802.3 / 802.3u / 802.3x (store & forward) et IEEE 802.3ah
• Large bande passante de backplane et tampon assurant un transfert à vitesse ligne sur tous les ports
• Alimentation DC redondante double (9 V ~ 56 V) avec protection anti-inversion
• Large plage de température de fonctionnement : -40 °C ~ +70 °C
• Boîtier métallique IP40, sans ventilateur et faible consommation
• Montage sur rail DIN ou mural ; installation plug-and-play

Paramètres techniques
Paramètre d'interface :
Port électrique Hundred Meg : 5 ports RJ45, adaptatif 10/100 Mbps
Interface d'alimentation : bornier 5 broches, pas 5.08 mm

Propriétés du commutateur :
Normes protocolaires : IEEE 802.3, IEEE 802.3u, IEEE 802.3x, IEEE 802.3ah
Taille de la mémoire tampon : 1 Mbit
Longueur trame maximale : 2048 octets
Table d'adresses MAC : 2K entrées
Méthode de transfert : store-and-forward (full-duplex / half-duplex)
Délai : < 7 µs
Bande passante backplane : 1 Gbps
Débit de transfert paquet : 0,74 Mpps

Indicateurs :
Indicateur d'alimentation : PWR
Indicateur d'état des ports : port électrique LNK & ACT (1~5)

Spécifications d'alimentation :
Tension de fonctionnement : 9 V ~ 56 V DC
Consommation : < 5 W

Structure mécanique :
Niveau de protection : IP40
Installation : montage rail DIN / mural
Dimensions : 101 mm × 80 mm × 43 mm (L × l × H)
Poids : 380 g

Paramètres environnementaux :
Température de fonctionnement : -40 °C ~ 70 °C
Température de stockage : -40 °C ~ 85 °C
Humidité relative : 5% RH ~ 95% RH (sans condensation)
MTBF : 300 000 heures

Performances CEM :
Décharge électrostatique (ESD) : Décharge par contact ±8 kV (classe de performance B) ; décharge aérienne ±15 kV (classe A) ; norme IEC 61000-4-2
Immunité aux ondes radiofréquences (RS) : norme IEC 61000-4-3
Transitoires rapides (EFT) : Port d'alimentation 2,5 kV (performance B) ; port signal 2,5 kV (performance A) ; norme IEC 61000-4-4
Surtension : modes commun et différentiel jusqu'aux niveaux kV spécifiés avec classes de performance associées ; norme IEC 61000-4-5
Perturbations conduites (CS) : norme IEC 61000-4-6
