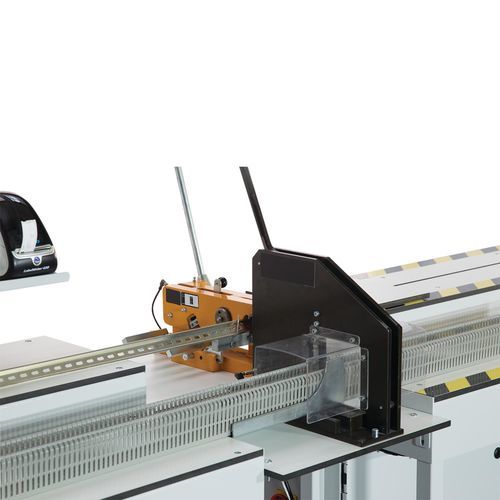

Machine de découpe par guillotine NC-Cut

pour PVCpour métalpour cuivre

Présentation
Le NC-Cut est une machine semi-automatique de coupe conçue pour la découpe précise de rails DIN, de goulottes et de collecteurs compatibles afin d'optimiser l'assemblage des panneaux et de réduire les déchets. Le système importe les plans de disposition de panneau existants pour générer une liste de coupe et guider l'opérateur.

Applications

• Production d'armoires électriques et de tableaux de commande
• Ateliers de câblage et fabricants de tableaux de répartition
• Ateliers nécessitant des coupes répétables et haute précision pour la production en série

Caractéristiques

• Butées motorisées entraînent la matière vers les cisailles, supprimant la mesure manuelle
• Cisailles de haute qualité assurant des coupes précises et une longue durée de vie
• Chaque pièce coupée reçoit une étiquette imprimée pour un positionnement correct sur le panneau
• Longueur de coupe (max / min) : 2 200 mm / 140 mm (86,6 in / 5,5 in)
• Dimensions machine (H x L x P) assemblée, sans supports antivibratoires : 860 x 4 220 x 675 mm (33,8 x 166 x 26,5 in)
• Hauteur / réglage des supports antivibratoires : 40 mm / 0–20 mm (1,57 in / 0–0,78 in)
• Précision répétée : 0,5 mm
• Prend en charge des goulottes jusqu'à 125 mm (4,9 in) de largeur
• Prend en charge les rails DIN : NS 15, NS 35/7.5, NS 35/15
• Prend en charge le collecteur : NLS-CU 3/10
• Alimentation électrique : 110–240 V, monophasé, 50/60 Hz

Spécifications

• Référence / Modèle : NC-Cut
• Longueur de coupe (max / min) : 2 200 mm / 140 mm (86,6 in / 5,5 in)
• Dimensions machine (H x L x P) : 860 x 4 220 x 675 mm (33,8 x 166 x 26,5 in)
• Hauteur / réglage supports antivibratoires : 40 mm / 0–20 mm (1,57 in / 0–0,78 in)
• Précision répétée : 0,5 mm
• Largeur maximale goulotte : 125 mm (4,9 in)
• Types de rails DIN pris en charge : NS 15, NS 35/7.5, NS 35/15
• Type de collecteur pris en charge : NLS-CU 3/10
• Chaque pièce coupée étiquetée pour le positionnement sur le panneau
• Butées motorisées et cisailles de précision pour une coupe automatisée et précise
• Tension nominale : 110–240 V, monophasé, 50/60 Hz
