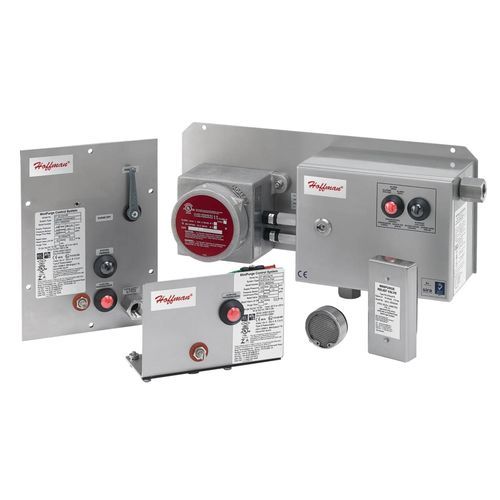

Système de pressurisation PLCF1YZ

Vue d'ensemble
La purge et la pressurisation protègent les armoires (IP54 recommandé minimum) en éliminant les gaz ou poussières explosifs internes puis en maintenant une pression interne positive à l'aide d'air de protection propre ou d'un gaz inerte. Deux méthodes sont proposées : la compensation de fuite (maintien de la pression en compensant les pertes) et le débit continu (maintien par flux d'air protecteur continu). Cette unité est configurée pour la compensation de fuite et conçue pour un montage affleurant ; certifications disponibles : Type Y et Type Z.

Caractéristiques

• Tous les composants extérieurs en acier inoxydable 316 ou composite résistant à la corrosion
• Modèles économes en espace : montage affleurant ou montage extérieur en option
• Indicateurs visuels locaux pour l'état du système et de la purge
• Les modèles à compensation de fuite sont équipés d'une vanne de purge rapide et d'un indicateur visuel de purge
• Utilise une alimentation en gaz inerte propre et sec : 60–115 PSI (4–8 bar)
• Température de fonctionnement ambiante : -20°C à 55°C (-4°F à 131°F)
• Variante Type X disponible avec cycle de purge automatique et contacteur d'alimentation 4P NO/20A/440VAC (bobine 115 VAC ou 230 VAC)

Normes industrielles

• Type X
• Ex [px] Ex [p]
• IECEx SIR.0019X [Gb, Db]
• Europe : ATEX Catégorie 2 GD
• Cert. n° Sira 14ATEX1045X
• USA/Canada : NFPA496 Cl I Div 1 Groupes A, B, C & D
• UL E466718
• Type Y
• Ex [py] Ex [p]
• IECEx SIR.0019X [Gb, Db]
• Type Z
• Ex [pz] Ex [p]
• IECEx SIR.0019X [Gc, Dc]

Attributs produit / Spécifications

• Numéro d'article : 27143
• Matériau : Acier inoxydable 316L
• Finition : Brossé
• Épaisseur (impérial) : 11ga
• Épaisseur (métrique) : 3,18 mm
• Type d'opération : Compensation de fuite
• Montage : Affleurant
• Détails de certification : Type Y; Type Z
• Poids : 7,8 lb
• UPC : 783510271435
• EAN : 8713574246300
• Quantité standard d'emballage : 1
• Quantité par colis : 1

caractéristiques / spécifications techniques

• Catalogue#: PLCF1YZ
• Fonctionnement : Compensation de fuite (unité de commande et soupape de sécurité) ou Débit continu (unité de commande, orifice calibré de sortie et soupape de sécurité)
• Types d'armoires recommandés : Type 4, 4X et 12 (IP54 minimum)
• Alimentation en gaz : gaz inerte sec et propre, 60 PSI (4 bar) à 115 PSI (8 bar)
• Température de fonctionnement ambiante : -20°C à 55°C (-4°F à 131°F)
• Composants extérieurs : acier inoxydable 316 ou composite résistant à la corrosion
• Options de montage : affleurant (interne) ou extérieur
• Alerte/indicateur : Indicateur visuel local et sortie contact sec pour alarme distante (modèles Y/Z) ; Type X coupe l'alimentation en cas de perte de pressurisation et déclenche le cycle de purge automatique
• Recommandation de volume d'armoire : compensation de fuite Type Y/Z généralement pour armoires ≤ 60 ft³ ; Débit continu typiquement recommandé pour armoires ≤ 17 ft³
