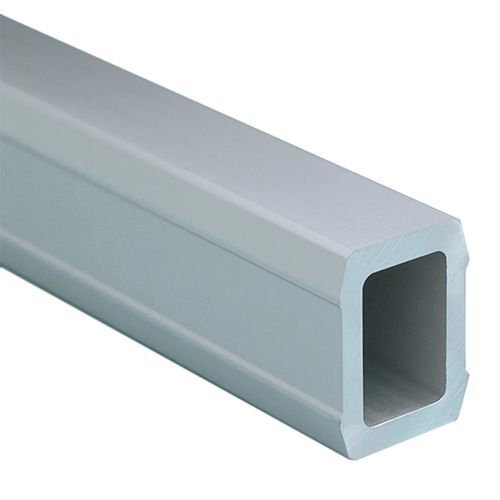

Profilé en aluminium CCS2T series

rectangulairemontagepour la fabrication de support

Aperçu du produit
Le Tube Compact Series 2 est un profilé creux en aluminium conçu pour assurer l'appui structurel et servir de canalisation pour le câblage des équipements au sein des systèmes de bras HMI. Il se combine avec les composants de connexion Compact Series 2 et se fixe au bras de support par vis de serrage.

Caractéristiques

• Profilé creux en aluminium disponible en longueurs standard : 500 mm, 1000 mm, 1500 mm
• Composants de connexion fixés au bras de support par vis de serrage pour un assemblage sûr
• Charge maximale du système de bras HMI assemblé Compact Series 2 : 45,8 kg (101 lb)

Références produit et cotes principales

• CCS2T5 — Article 66290 — Longueur : 500 mm (19,68 in) — Largeur : 45 mm (1,77 in) — Profondeur : 60 mm (2,36 in) — Épaisseur : 8 mm (0,31 in) — Section intérieure : 12,65 cm² (1,96 in²) — Quick Ship : Non
• CCS2T10 — Article 66580 — Longueur : 1000 mm (39,37 in) — Largeur : 45 mm (1,77 in) — Profondeur : 60 mm (2,36 in) — Épaisseur : 8 mm (0,31 in) — Section intérieure : 12,65 cm² (1,96 in²) — Quick Ship : Oui
• CCS2T20 — Article 66590 — Longueur : 1500 mm (59,06 in) — Largeur : 45 mm (1,77 in) — Profondeur : 60 mm (2,36 in) — Épaisseur : 8 mm (0,31 in) — Section intérieure : 12,65 cm² (1,96 in²) — Quick Ship : Oui

Matériau et finition

• Matériau : Aluminium
• Finition : Anodisé

Caractéristiques techniques

• Profilé creux en aluminium adapté au passage de câbles et au support structurel
• Longueurs disponibles : 500 mm, 1000 mm, 1500 mm
• Les composants de connexion se fixent au bras de support par vis de serrage
• Capacité maximale du système de bras HMI assemblé : 45,8 kg (101 lb)
• Section intérieure typique : 12,65 cm² (1,96 in²)
• Dimensions standard de la section : largeur 45 mm (1,77 in); profondeur 60 mm (2,36 in); épaisseur 8 mm (0,31 in)
• Références représentatives : CCS2T5 (500 mm), CCS2T10 (1000 mm), CCS2T20 (1500 mm)
