Système de transport pneumatique en phase dense M504

pour transport pneumatiquepour incinérationpour silo

Présentation

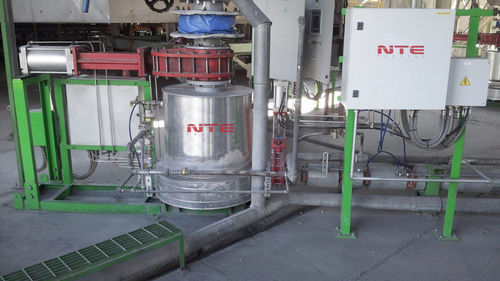

Le Minijet Ash On Skid M504 de NTE Process est une unité skid préassemblée et précâblée conçue pour le transport pneumatique en phase dense de cendres volantes et de poussières issues de filtres/ESP. Destiné aux applications industrielles lourdes, il assure la gestion de poudres abrasives et potentiellement cohésives dans les aciéries, centrales biomasse, incinérateurs et verreries.

Installation et intégration

• Conçu pour être installé sous silos et trémies et pour la connexion aux sorties d'économiseurs et de chaudières lorsque les aménagements nécessaires sont présents.
• Compatible avec le casse‑mottes M503 et les systèmes crusher pour traiter les agglomérats et prévenir les blocages.
• Format skid compact facilitant l'intégration mécanique et électrique sur les lignes de convoyage existantes.

Vanne et résistance à l'usure

• Équipé de la vanne double disque céramique M508, spécifiquement développée pour les cendres et matériaux très abrasifs.
• Vanne adaptée aux températures jusqu'à 400°C et conçue sans joints traditionnels pour réduire les points de défaillance.
• Les surfaces d'étanchéité en céramique réduisent sensiblement l'usure, allongeant les intervalles d'entretien et réduisant les coûts.
• Dispose de systèmes de lavage des sièges et des joints pour limiter les dépôts et simplifier la maintenance.

Contrôle et exploitation

• Le skid peut être fourni avec un tableau de commande embarqué et HMI pour un fonctionnement autonome et une supervision locale.
• En option, fourniture d'une boîte de jonction pour commande distante analogique ou numérique et intégration au système usine.
• Faible consommation d'air comprimé permettant l'alimentation depuis un réseau d'air standard, réduisant la demande énergétique.

Technologie et performances

• Combine la technologie de fond fluidisé Minijet (propulseur compact pour poudres potentiellement cohésives) avec les dispositifs Air Assist® (M366/M533) pour une injection d'air contrôlée le long des lignes en phase dense.
• Efficace pour le transport de cendres de charbon, fuel‑oil et biomasse sur de longues distances et à forts débits.
• Conception modulaire autorisant le raccordement de plusieurs unités Minijet sur une même ligne pour augmenter la capacité tout en s'adaptant aux implantations contraintes.

Caractéristiques / spécifications techniques

• Type de produit : unité skid préassemblée et précâblée pour transport pneumatique en phase dense
• Modèle : Minijet Ash On Skid M504
• Matériaux traités : cendres volantes et poussières de filtres/ESP ; cendres fortement abrasives
• Type de vanne : vanne double disque céramique M508 (sans joints)
• Température maximale admissible : jusqu'à 400°C
• Maintenance : surfaces d'étanchéité en céramique ; systèmes de lavage des joints et du siège
• Positions d'installation : sous silos, trémies, économiseurs et sorties de chaudières (avec casse‑mottes/ crusher approprié)
• Équipements compatibles : casse‑mottes M503, systèmes crusher, Air Assist® M366/M533
• Options de contrôle : tableau embarqué avec HMI ou boîte de jonction pour contrôle à distance (analogique/numérique)
• Alimentation en air : faible consommation d'air comprimé
• Modularité : possibilité de relier plusieurs unités sur la même ligne pour augmenter les débits
