Système de transport pneumatique en phase dense M504

pour chaudièrepour incinérationpour biomasse

Présentation

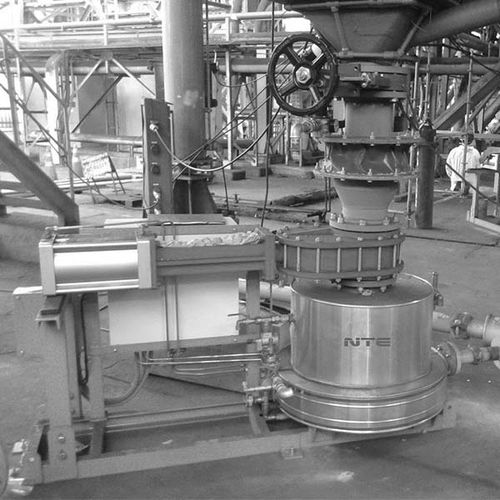

Le Minijet Ash On Skid M504 est une unité skid préassemblée et précâblée pour le transport pneumatique en phase dense de cendres volantes et de matériaux poussiéreux et abrasifs issus de filtres et d'ESPs. Conçu pour des environnements industriels tels que les aciéries, centrales à biomasse, incinérateurs et verreries.

Installation et intégration
Prévu pour une installation sous silos, trémies, économiseurs et chaudières. Le skid peut être intégré avec le casse-mottes M503 et des systèmes de crusher pour conditionner le matériau avant transport et limiter les obstructions.

Vanne et résistance à l'usure
Équipé de la vanne double disque céramique M508, adaptée aux cendres très abrasives et aux températures élevées (jusqu'à 400 °C). La vanne ne comporte pas de joints conventionnels et intègre des systèmes de lavage des joints et du siège ; les surfaces d'étanchéité en céramique réduisent l'usure et la fréquence des opérations de maintenance.

Contrôle et exploitation
Le skid peut être livré avec un tableau de commande embarqué muni d'un HMI pour fonctionnement autonome ou avec une boîte de jonction pour contrôle à distance (analogique/digital). Consommation d'air comprimé réduite, fonctionnement via raccordement à un réseau d'air comprimé standard.

Technologie et performances
Le Minijet combine un principe de transport à fond fluidisé pour poudres potentiellement cohésives avec l'injection d'air contrôlée par dispositifs Air Assist® (M366/M533) le long des convoyeurs en phase dense. Configuration adaptée au transport de cendres sur longues distances et à forts débits. Plusieurs unités peuvent être raccordées sur la même ligne pour augmenter le débit et optimiser l'implantation.

Applications

• Transport en phase dense de cendres volantes et poussières issues de filtres/ESP
• Aciéries, centrales à biomasse, incinérateurs, verreries
• Transport de cendres de charbon, fuel ou biomasse sur longues distances et à forts débits

Caractéristiques / spécifications techniques

• Modèle : Minijet Ash On Skid M504
• Unité skid préassemblée et précâblée
• Adapté au transport en phase dense de cendres volantes et matériaux poussiéreux abrasifs
• Vanne : double disque céramique M508
• Température max. de la vanne : jusqu'à 400 °C
• Sans joints conventionnels ; systèmes de lavage des joints et du siège
• Compatible avec casse-mottes M503 et systèmes crusher
• Option : tableau de commande embarqué avec HMI ou boîte de jonction pour contrôle à distance (analogique/digital)
• Consommation d'air comprimé réduite
• Combine transport à fond fluidisé et Air Assist® (M366/M533)
• Possibilité de raccorder plusieurs unités sur la même ligne pour augmenter le débit
