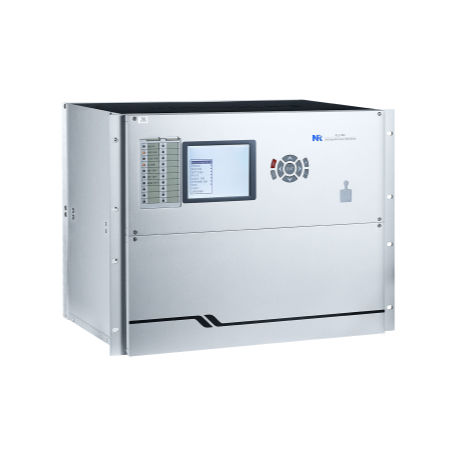

Perturbographe RS232 PCS-986

GPSEthernetRS485

Présentation
L'enregistreur de perturbations et de défauts PCS-986 est conçu pour surveiller et enregistrer les paramètres électriques et les événements de fonctionnement des groupes générateur-transformateur et des dispositifs de protection et de contrôle des centrales. Son architecture modulaire permet une intégration matérielle et logicielle flexible ainsi que des mises à niveau futures.

Communications

• 1 port RJ45 Ethernet compatible IEC60870-5-103 et IEC61850
• 1 port série RS-485 pour la synchronisation horaire GPS
• 1 port série RS-232 pour les tests et la configuration
• 1 interface Ethernet dédiée pour le FTP des enregistrements continus et l'affichage temps réel des formes d'onde

Fonctions auxiliaires

• Auto-diagnostics
• Alarme perte d'alimentation CC
• Détection en ligne des circuits matériels
• Support de la synchronisation temporelle IRIG-B

Fonctions d'enregistrement

• Déclenchements basés sur la tension alternative
  • Variation soudaine de la tension de phase
  • Variation soudaine de la composante en séquence positive
  • Variation soudaine de la composante en séquence zéro
• Déclenchements basés sur le courant alternatif
  • Variation soudaine du courant de phase
  • Variation soudaine du courant en séquence positive
  • Variation soudaine du courant en séquence zéro
• Déclenchements pour dépassement des limites de tension/courant
• Déclenchements pour limites des composantes en séquence positive/négative
• Déclenchements pour variation soudaine de la composante continue ou dépassement de limite DC
• Détection des variations et dépassements de fréquence
• Détection des dépassements du troisième harmonique
• Détection de la sur-excitation et de la puissance inverse
• Surtension de basse fréquence / tension de séquence zéro pour démarrage/arrêt
• Surveillance du courant différentiel pour transformateur principal, abaisseur, générateur ou d'excitation
• Déclenchements depuis entrées binaires, oscillation système, déclenchement manuel et à distance
• Enregistrement continu 24 heures

Spécifications techniques

• Série modèle : PCS-986
• Conçu pour groupes générateur-transformateur et dispositifs de protection & contrôle des centrales
• Architecture modulaire pour mises à niveau matériel/logiciel
• Protocoles pris en charge : IEC60870-5-103, IEC61850
• Ethernet : port RJ45 et interface Ethernet séparée avec support FTP pour stockage continu et affichage des formes d'onde en temps réel
• Ports série : RS-485 (synchronisation GPS), RS-232 (test/config)
• Synchronisation temporelle : GPS via RS-485, support IRIG-B
• Alarmes/diagnostics : auto-diagnostic, alarme perte d'alimentation CC, détection matérielle en ligne
• Déclencheurs d'enregistrement : variations soudaines tension/courant, changements de composantes en séquence, variations DC, limites fréquence/harmoniques, sur-excitation, puissance inverse, courant différentiel, entrées binaires, oscillation système
• Modes d'enregistrement : manuel, à distance, déclenchements automatiques, enregistrement continu 24h
• Support de stockage FTP pour enregistrements continus
