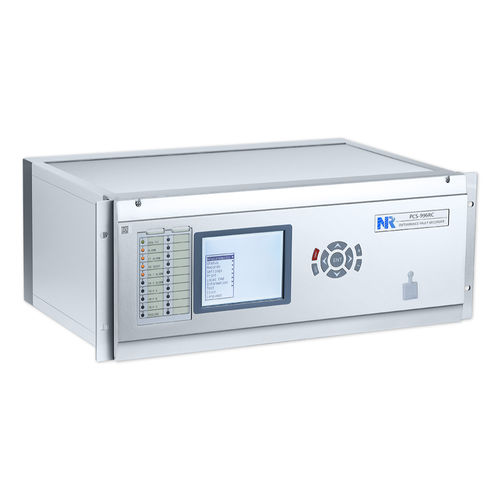

Perturbographe RS232 PCS-996RC

GPSà fibre optiqueRS485

Présentation du produit
L'enregistreur de perturbations et de défauts PCS-996RC enregistre les phénomènes dynamiques de défauts sur les réseaux électriques. Le système se compose d'une unité de contrôle (PCS-996RC) et de plusieurs unités d'acquisition (PCS-996RA). Les unités de contrôle et d'acquisition communiquent via des liaisons fibre optique en mode point à point.

Unités de contrôle et d'acquisition
L'unité de contrôle PCS-996RC centralise et surveille les mesures provenant des unités d'acquisition connectées. Chaque unité d'acquisition PCS-996RA échantillonne et synchronise les signaux analogiques et numériques. Une unité de contrôle prend en charge de 1 à 4 unités d'acquisition. Chaque unité d'acquisition offre 48 voies analogiques et 96 voies numériques.

Configuration type
1 × PCS-996RC + 2 × PCS-996RA = 96 canaux analogiques et 192 canaux numériques

Configuration alternative
1 × PCS-996RC + (1~4) × PCS-996RA = (1~4)×48 canaux analogiques et (1~4)×96 canaux numériques, jusqu'à 192 canaux analogiques et 384 canaux numériques

Fonctions d'enregistrement

• Enregistrement déclenché

• Déclenchement selon des critères définis par l'utilisateur pour chaque canal
• Variation de tension et de courant
• Tension et courant hors limites
• Déséquilibre de phases
• Variation et dépassement de fréquence
• Oscillation de puissance
• Changement d'entrée binaire
• Déclenchement manuel
• Déclenchement à distance

• Enregistrement continu

• Enregistrement ininterrompu 24 h à 1000 Hz pour les systèmes 50 Hz et 1200 Hz pour les systèmes 60 Hz. Un fichier par minute ; conservation jusqu'à 7 jours.

• Enregistrement longue durée

• Enregistrement RMS ininterrompu 24 h à 1 Hz. Un fichier par heure ; conservation supérieure à 3 mois.

• Extraction d'enregistrement

• Sélection automatique des canaux les plus pertinents dans un fichier déclenché et création d'un fichier COMTRADE de taille réduite pour transmission rapide et consultation (jeu type : 4 canaux de tension, 4 canaux de courant et canaux numériques pertinents).

Fonctions auxiliaires

• Auto-test diagnostique
• Alerte perte d'alimentation DC
• Détection en ligne des circuits matériels
• Prise en charge de la synchronisation temporelle IRIG-B

Communication

• 3 × ports Ethernet RJ45 compatibles IEC60870-5-103 et IEC61850
• 1 × port série RS-485 pour la synchronisation temporelle GPS
• 1 × port série RS-232 pour test et configuration

Spécifications techniques

• Modèle : PCS-996RC (unité de contrôle) avec PCS-996RA (unité d'acquisition)
• Connexion contrôle-acquisition : câbles fibre optique en mode point à point
• Voies par unité d'acquisition : 48 canaux analogiques et 96 canaux numériques par PCS-996RA
• Scalabilité : une unité de contrôle accepte 1–4 unités d'acquisition (jusqu'à 192 canaux analogiques et 384 canaux numériques)
• Exemple de configuration type : 1 × PCS-996RC + 2 × PCS-996RA = 96 canaux analogiques et 192 canaux numériques
• Enregistrement déclenché : critères par canal définis par l'utilisateur (variation tension/courant, hors limites, déséquilibre, variation de fréquence, oscillation de puissance, changement d'entrée binaire, déclenchement manuel/à distance)
• Taux d'enregistrement continu : 1000 Hz pour systèmes 50 Hz ; 1200 Hz pour systèmes 60 Hz ; un fichier par minute ; conservation jusqu'à 7 jours
• Enregistrement RMS longue durée : 1 Hz ; un fichier par heure ; conservation > 3 mois
• Extraction d'enregistrement : sélection automatique des canaux et création COMTRADE (typique : 4 tensions + 4 courants + canaux numériques)
• Synchronisation temporelle : prise en charge IRIG-B ; GPS via RS-485
• Protocoles : IEC60870-5-103 et IEC61850 sur Ethernet
• Ports de communication : 3 × RJ45 Ethernet, 1 × RS-485, 1 × RS-232
• Format fichier export pour événements : COMTRADE
