Transformateur de puissance PCS-9250

de courantde sous-stationde tension capacitif

Présentation
Pour répondre à l’augmentation des capacités de transmission et à la hausse des tensions systèmes, le transformateur électronique de courant/tension PCS-9250 AC intègre des technologies de mesure électronique avancées adaptées aux applications de comptage et de protection. Les ECT/EVT offrent l’absence de saturation magnétique, l’absence de résonance ferromagnétique, une large plage dynamique, une large bande de fréquence et une structure compacte. Conçus pour GIS et AIS, ces appareils ont été testés en laboratoire et déployés en poste dans le monde entier.

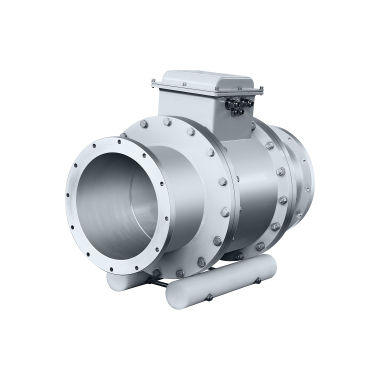

Transformateur électronique courant/tension pour application GIS
Le PCS-9250 AC pour GIS s’applique aux appareillages à isolation gazeuse 110 kV (220 kV, 330 kV ou 500 kV) pour la mesure des courants et tensions primaires. Les signaux de sortie sont destinés aux dispositifs de numérisation, aux unités de commande d’appareil et aux relais de protection. Les appareils peuvent être installés en intérieur ou en extérieur.

• Corps principal : Comprend le réservoir du transformateur, la bride d’adaptation, l’entretoise d’isolation, le conducteur primaire et les capteurs de courant et tension intégrés. L’espace entre le conducteur primaire et le réservoir est rempli de gaz isolant SF6.
• Capteur primaire : Composé de deux capteurs redondants ; chaque capteur comprend un transformateur de courant basse puissance (LPCT), une bobine à noyau d’air et un diviseur capacitif coaxial.
• Module d’extrémité distant : Deux modules distants redondants reçoivent et traitent les signaux issus des LPCT, des bobines à noyau d’air et du diviseur capacitif. Les signaux traités sont transmis aux unités de fusion via fibre optique. Les capteurs primaires et les modules distants sont installés côté haute tension en configuration dupliquée.

Transformateur électronique courant/tension pour application AIS
Pour les postes AIS (110 kV, 220 kV, 330 kV ou 500 kV), le PCS-9250 AC mesure les courants et tensions primaires et transmet les sorties aux dispositifs de mesure numériques, aux unités de commande d’appareil et aux relais de protection. Les appareils supportent l’installation intérieure et extérieure.

• Transformateur électronique de courant en AIS : Comprend le capteur primaire (un LPCT, deux bobines à noyau d’air et une bobine de mesure HV côté haute tension), des modules électroniques distants doubles (côté HV) produisant des sorties optiques numériques, un isolateur optique et une unité de fusion.
• Transformateur électronique de tension en AIS : Comprend un diviseur capacitif (convertit la haute tension en signaux basse tension et peut servir de support de communication), des modules électroniques distants doubles (côté basse tension) produisant des sorties optiques numériques série, et une unité de fusion placée en salle de contrôle pour fournir les signaux triphasés aux dispositifs de protection et de commande via IEC60044-8 ou IEC61850-9-1/2.
• Ensembles CT/VT électroniques en AIS : Solutions intégrées combinant ECT et EVT : capteurs de courant primaires (un LPCT, deux bobines à noyau d’air et une bobine extractible HV), modules distants doubles, diviseur capacitif et unité de fusion.

Transformateurs électroniques courant/tension moyenne et basse tension
Les variantes moyenne/basse tension sont destinées aux tableaux 10 kV–35 kV ou à une installation extérieure pour mesurer les courants et tensions primaires. Les sorties sont dirigées vers des dispositifs de mesure numériques, des unités de commande d’appareil et des relais de protection. Les composants typiques incluent des LPCT, des modules de transport et des unités d’acquisition à distance.

Caractéristiques / spécifications techniques

• Pas de saturation magnétique
• Pas de résonance ferromagnétique
• Large plage de mesure dynamique
• Large bande de fréquence
• Structure compacte
• Adapté aux applications GIS et AIS ; tensions système typiques : 110 kV, 220 kV, 330 kV, 500 kV
• Applications moyenne/basse tension : tableaux 10 kV–35 kV
• Sorties typiques : dispositifs de numérisation, unités de commande d’appareil et relais de protection
• Sorties de l’unité de fusion compatibles avec IEC60044-8 et IEC61850-9-1/2
• Capteurs primaires et modules distants redondants pour haute disponibilité
