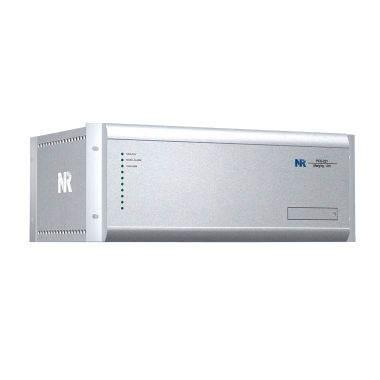

Système d'acquisition de données de tension PCS-221

pour mesure haute tensionpour acquisition d'échantillonnage simultanéepour la détection de défauts

Présentation du produit
Les unités de fusion échantillonnent des grandeurs analogiques alternatives et transmettent les valeurs échantillonnées (SV) vers des relais de protection, des unités de commande de cellule (BCU) ou des compteurs via des liaisons optiques conformes à la norme IEC61850-9-2. Elles fournissent des données synchronisées et haute résolution pour les postes numériques et les systèmes de protection.

Fonctions

• Transmission de valeurs échantillonnées IEC61850-9-2
• Transmission et réception GOOSE
• Prise en charge GMRP
• Synchronisation tension et courant
• Réception de valeurs échantillonnées de tension depuis une MU de barre omnibus
• Transfert de tension
• Synchronisation des données

Caractéristiques

• Architecture matérielle multi‑DSP haute performance pour un traitement des données en temps réel, rapide et précis.
• Conception modulaire permettant les mises à niveau et la maintenance par des techniciens qualifiés.
• Modules fonctionnels optionnels pour répondre à différents scénarios d'application et exigences utilisateurs.
• Convertisseurs A/N 16 bits haute précision : deux convertisseurs par voie d'échantillonnage AC ; taux d'échantillonnage de 80 échantillons par cycle fondamental. Les calculs en temps réel sont effectués en un seul intervalle d'échantillonnage.
• Interface HMI intégrée pour visualiser l'état de l'appareil et interagir localement.
• Plusieurs méthodes de synchronisation temporelle prises en charge : IEEE1588, PPS (pulse per second) et IRIG‑B.
• Compatibilité avec les protocoles de postes numériques dont IEC61850-9-2LE et IEC61850-8 (GOOSE).
• Enregistrement d'événements : conservation des 128 derniers rapports de changement d'état binaire et des 128 derniers rapports d'auto-surveillance de l'appareil.

Synchronisation des données

• Lorsque l'unité de fusion est connectée à plusieurs CT/VT électroniques et électromécaniques, les signaux d'échantillonnage (par ex. courant et tension triphasés) nécessitent une synchronisation entre les modules d'échantillonnage.
• La méthode GPS PPS peut ajuster progressivement l'intervalle d'échantillonnage de tous les modules via l'unité de fusion pour réaliser un échantillonnage synchrone automatique ; la précision dépend de l'intégrité du signal PPS GPS.
• L'interpolation par ajustement d'angle ne dépend pas du GPS et peut offrir une fiabilité supérieure ; les deux méthodes peuvent être combinées en pratique pour améliorer la précision.

Connexion aux dispositifs de protection et de contrôle
Les unités de fusion sont généralement raccordées aux dispositifs de protection et de contrôle via des fibres optiques selon IEC61850-9-2. Le protocole est compatible avec la communication Ethernet et la communication point à point. Le point à point est utilisé pour des appareils exigeant un échantillonnage temps réel strict, tandis que l'Ethernet s'applique aux BCU et aux équipements de comptage ayant des contraintes temps réel moins sévères. Le codage Manchester est souvent utilisé en liaison point à point.

Caractéristiques techniques

• Type de modèle : PCS-221
• Protocoles supportés : IEC61850-9-2, IEC61850-9-2LE, IEC61850-8 (GOOSE)
• Fonctions : Transmission de valeurs échantillonnées, TX/RX GOOSE, GMRP, synchronisation tension/courant, réception de valeurs échantillonnées de tension depuis MU de barre, transfert de tension, synchronisation des données
• Matériel : Architecture multi‑DSP
• Convertisseur A/N : 16 bits haute précision, deux convertisseurs par voie d'échantillonnage AC
• Taux d'échantillonnage : 80 échantillons par cycle fondamental
• Traitement temps réel : Calculs terminés en un seul intervalle d'échantillonnage
• Synchronisation temporelle : IEEE1588, PPS, IRIG‑B
• Méthodes de synchronisation : GPS PPS et interpolation par ajustement d'angle (utilisables en combinaison)
• Enregistrement d'événements : 128 derniers rapports de changement d'état binaire ; 128 derniers rapports d'auto-surveillance
• Conception : Matériel modulaire avec modules optionnels
• Interface utilisateur : HMI pour visualisation de l'état
