Relais de protection de fuite à la terre PCS-9671

d’asymétrie de phasede sous-tensionde surintensité

Présentation du produit

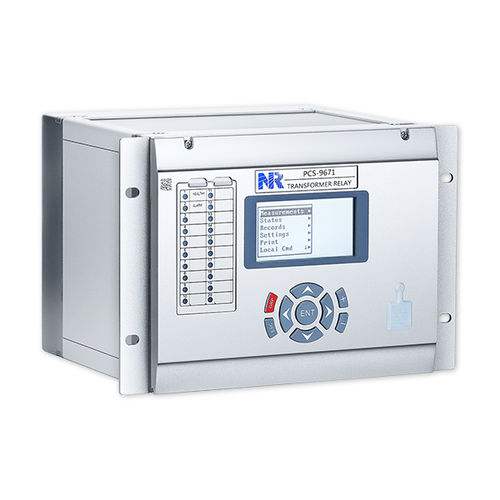

Le PCS-9671 est un relais de protection numérique compact destiné aux transformateurs à deux enroulements. Il convient pour la protection différentielle de courant des réacteurs ou des stub-bus et peut être utilisé dans des schémas un et demi. Le relais assure les protections différentielles avec retenue et sans retenue ainsi que la protection différée de défaut à la terre restreint. Conception matérielle modulaire, bibliothèque de fonctions évolutive, logique programmable, E/S configurables et LED paramétrables permettent d’adapter les schémas aux projets. Deux LED fixes et 18 LED 3 couleurs (Vert/Jaune/Rouge) configurables sont intégrées. Le relais est compatible avec les architectures station et process IEC 61850 (IEC 61850-8-1 MMS, GOOSE et IEC 61850-9-2 Sampling Value). Un port RJ-45 en face avant facilite les tests, la configuration, la mise en service et la maintenance.

Protection et commande

• Protection différentielle à retenue (87T)
• Protection différentielle sans retenue (87UT)
• Protection défaut à la terre restreint (64REF)
• Blocage sur courant d’appel par détection des harmoniques 2 et 3
• Blocage sur surtension d’excitation par détection de l’harmonique 5
• Détection de saturation du TC
• Protection de surcourant phase (50/51P)
• Protection de surcourant séquence zéro (50/51G)
• Protection de surcourant séquence négative (46)
• Protection thermique (49)
• Sous-tension et surtension (27/59)
• Surtension séquence zéro (59G)
• Surtension séquence négative (47)
• Protection contre la sur-excitation (24)
• Supervision du circuit TC (CTS)

Enregistrements et communications

• 1024 enregistrements d’alarmes de supervision
• 1024 enregistrements d’opérations de commande
• 1024 enregistrements d’opérations utilisateur
• 64 enregistrements de défauts et perturbations
• 1024 enregistrements SOE
• Jusqu’à 4 ports 10Base-T/100Base-TX (RJ45) ou 2 ports 100Base-FX avec IEC 61850-8-1 MMS et IEC 60870-5-103 sur TCP/IP
• Deux ports RS-485 arrière avec IEC 60870-5-103
• Jusqu’à 6 ports 100Base-FX prenant en charge IEC 61850-9-2 Sampling Value et GOOSE
• Un port RS-485 arrière pour la synchronisation d’horloge
• Un port RS-232 arrière pour imprimante
• Un port RJ-45 en face avant pour tests et réglages
• Synchronisation d’horloge via impulsion, IRIG-B et SNTP

Fonctions d'essai auxiliaires

• Génération de rapports de déclenchement virtuel et tests de communication
• Génération de rapports d’auto-supervision virtuelle et tests de communication
• Génération de rapports de changement d’état d’entrée binaire virtuelle et tests de communication
• Test des sorties binaires
• Déclenchement manuel de l’enregistrement de défaut

Caractéristiques techniques

• Application : relais numérique pour transformateurs à deux enroulements ; adapté à la protection différentielle pour réacteurs ou stub-bus et aux schémas un et demi
• Fonctions de protection : 87T, 87UT, 64REF, 50/51P, 50/51G, 46, 49, 27/59, 59G, 47, 24, supervision TC (CTS), blocage sur courant d’appel et sur-excitation, détection de saturation TC
• Matériel : conception modulaire, E/S configurables, logique programmable, bibliothèque de fonctions évolutive
• Indicateurs : 2 LED fixes + 18 LED 3 couleurs configurables (Vert/Jaune/Rouge)
• Capacité d’enregistrement : 1024 alarmes, 1024 opérations de commande, 1024 opérations utilisateur, 64 perturbations, 1024 enregistrements SOE
• Protocoles de communication : IEC 61850-8-1 MMS, GOOSE ; IEC 61850-9-2 Sampling Value ; IEC 60870-5-103
• Interfaces réseau : jusqu’à 4×10Base-T/100Base-TX (RJ45) ou 2×100Base-FX ; jusqu’à 6×100Base-FX pour SV/GOOSE
• Ports série : plusieurs RS-485, RS-232 pour imprimante
• Faceplate : port RJ-45 pour tests et réglages
• Synchronisation d’horloge : impulsion, IRIG-B, SNTP ; port RS-485 pour synchronisation
• Fonctions d’essai : déclenchement virtuel/auto-supervision/tests E/S binaires et déclenchement manuel des enregistrements de défaut
