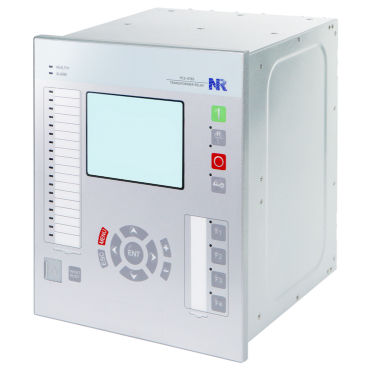

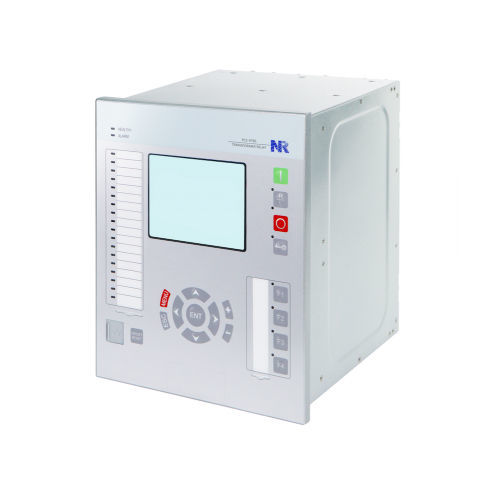

Relais de protection de surexcitation PCS-978S

de synchronisationde fréquencede déséquilibre de phases

Aperçu du produit
Le relais de transformateur PCS-978S assure une protection, une commande et une surveillance rapides et sélectives des transformateurs à deux ou trois enroulements, des autotransformateurs et des réacteurs shunt. Toutes les fonctions de protection transformateur sont configurables par l'utilisateur. Les fonctions d'appoint incluent le diagnostic de défauts, l'enregistrement des perturbations et des événements, ainsi que des interfaces de communication adaptées aux postes conventionnels et numériques.

Fonctions de protection

• Protection différentielle de transformateur (87T)
• Blocage d'appel de courant (inrush)
• Blocage en cas de saturation des TC
• Blocage en cas de surtension d'excitation
• Blocage en cas de défaillance du circuit TC
• Compensation d'amplitude
• Compensation d'angle de phase
• Protection de défaut à la terre restreinte (64REF)
• Protection différentielle d'enroulement (87W)
• Protection différentielle de réacteur (87R)
• Protection défaut interspires pour réacteur (21IT)
• Protection distance quatre zones phase-phase (21T)
• Protection distance quatre zones phase-terre (21T)
• Protection contre la surtension d'excitation (24)
• Surintensité de phase (67P, 50/51P)
• Défaut à la terre (67G, 50/51G)
• Surintensité séquence négative (67Q, 50/51Q)
• Protection thermique contre surcharge (49)
• Protection en cas de défaillance d'appareil de coupure (50BF)
• Sous-tension de phase (27P)
• Surtension de phase (59P)
• Surtension en séquence zéro (59G)
• Surtension de fréquence (81O)
• Sous-fréquence (81U)

Fonctions de commande

• Commande des appareillages
• Synthèse d'état double point
• Commutation mode local/à distance
• Logique d'interverrouillage pour commande
• Commande directe
• Vérification de synchronisme de fermeture avec sélection de tension
• Compteur d'enclenchements des appareillages
• Indication et commande de position d'organe de réglage (tap)
• Régulation automatique de tension (90V)
• Régulation de tension parallèle (PVR)

Fonctions de supervision

• Supervision de défaut de circuit TC (CTS)
• Supervision de défaut de circuit VT (VTS)
• Supervision du circuit de déclenchement (TCS)
• Autodiagnostic
• Enregistrement des défauts (buffer jusqu'à 10 000 points échantillonnés à 1,2 ou 9,6 kHz)
• Enregistreur d'événements : 1024 enregistrements de perturbations, 1024 événements binaires, 1024 événements de supervision, 256 journaux de commande, 1024 journaux d'appareil
• Enregistreur de perturbations : 64 enregistrements avec formes d'onde (format compatible COMTRADE)
• Affichage du schéma unifilaire

Mesures et comptage

• Grandeurs mesurées : U, I, P, Q, S, Cosφ, f
• Composantes séquence positive, négative et zéro
• Harmoniques jusqu'au 15e ordre
• Mesure d'énergie : active et réactive, import/export
• Entrées analogiques DC pour capteurs (0–20 mA ou 0–±10 V)

Communication

• Protocoles pris en charge : Modbus, DNP3.0, IEC 60870-5-103, IEC 61850 Éd.1 & Éd.2, IEC 61850 MMS Server, IEC 61850-8-1 GOOSE, IEC 61850-9-2LE SV, IEC 62439 PRP, IEC 62439 HSR, IEEE 802.1w RSTP
• Jusqu'à quatre ports Ethernet cuivre 10Base-T/100Base-TX
• Jusqu'à quatorze ports Ethernet optiques 100Base-FX
• Jusqu'à quatre ports optiques 1000Base-SX
• Deux ports série RS-485 (le second peut être configuré en RS-232 pour imprimante)
• Un port série RS-485/TTL pour synchronisation d'horloge
• Un port BNC pour synchronisation d'horloge
• Un port à connecteur ST pour synchronisation d'horloge
• Deux ports RJ45 de debug (avant et arrière)

Caractéristiques techniques

• Applicabilité : transformateurs à deux et trois enroulements, autotransformateurs et réacteurs shunt
• Supporte IEC 61850 Édition 1 et 2 avec interfaces GOOSE et SV
• Mise en réseau niveau processus : peer-to-peer (P2P), mode réseau simple et double
• Niveau poste : messages MMS et traitement des GOOSE niveau processus
• Diagnostics de défaut intégrés et enregistrement des perturbations/événements
• Buffer d'enregistrement de défauts : jusqu'à 10 000 points à 1,2 kHz ou 9,6 kHz
• Capacités d'enregistreur d'événements comme indiqué ci-dessus
• Enregistreur de perturbations : 64 enregistrements avec fichiers waveform au format COMTRADE
• Mesure d'énergie : import/export active/réactive
• Entrées analogiques : 0–20 mA ou 0–±10 V pour transducteurs
• Large support de protocoles incluant Modbus, DNP3.0, IEC 60870-5-103, famille IEC 61850, PRP/HSR et RSTP
• Multiples ports Ethernet cuivre/optique et interfaces série/synchronisation
