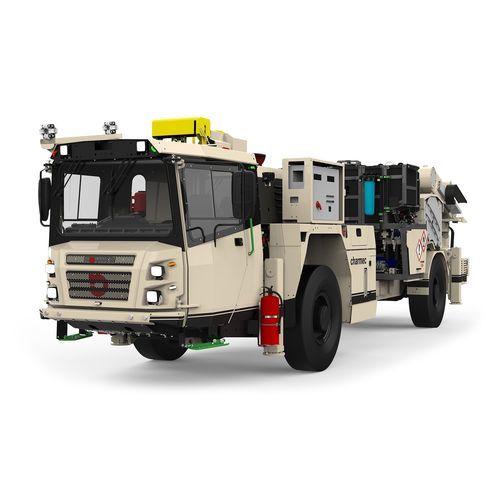

Véhicule souterrain CHARMEC REVO LF 600 V(E)

pour percement de tunnelélectrique

Présentation
La Charmec Revo LF 600 V(E) est une chargeuse d'émulsion télécommandée conçue pour le chargement en mines souterraines en roche dure. Elle permet d'effectuer les opérations de chargement à distance dans des galeries de 4 x 4 m à 6 x 6 m. La machine repose sur un châssis minier robuste et dispose d'une cabine FOPS/ROPS ainsi que de systèmes de sécurité standard.

Caractéristiques principales

• Chargeuse d'émulsion télécommandée
• Capacité de charge : Pour un kit d'émulsion externe jusqu'à 4 ANE‑tonnes (poids max 6 t)
• Portée verticale maximale : 6 m
• Hauteur de transport : 2,9 m

Fonctionnalités
Sécurité

• Éloigne l'opérateur de la paroi de galerie non soutenue
• Cabine approuvée FOPS/ROPS
• Visibilité améliorée grâce à une grande surface vitrée et des rétroviseurs grand‑angle chauffants
• Interverrouillage des portes de cabine avec application de freinage de sécurité en standard
• Caméra de recul en option pour meilleure visibilité arrière
• Freins de sécurité SAHR (fail‑safe) et frein moteur
• Test de freinage possible depuis la cabine
• Risque d'incendie réduit car la charge d'émulsion est éloignée de l'extrémité moteur

Durabilité

• Disponible avec motorisation Stage V à faibles émissions

Ergonomie et poste de conduite

• Élimine entièrement les opérations manuelles de chargement d'explosifs
• Cabine Normet conçue prioritèrement pour l'ergonomie et la sécurité
• Nouvelle suspension d'essieu avant pour un confort de conduite supérieur
• Rétroviseurs chauffants en option, climatisation et chauffage de cabine en option
• Siège conducteur T‑back suspendu pneumatiquement avec ceinture 3 points
• Afficheur multifonction donnant accès aux informations de conduite clés

Productivité et efficacité

• Espace pour un kit d'émulsion externe au centre de la machine
• Bras servo‑robotique ultra‑rapide et précis intégré au porteur minier
• Dimensions compactes pour des transits rapides et agiles
• Grande capacité de charge réduisant les trajets vers l'entrepôt d'explosifs
• Compresseur embarqué en option
• Jambes de support arrière hydrauliques et jambes de support avant hydrauliques en option

Caractéristiques techniques

• Type de produit : Chargeuse d'émulsion télécommandée pour chargements de développement souterrain
• Couverture tunnel prévue : Convient pour galeries 4 x 4 m à 6 x 6 m
• Capacité de charge : Supporte un kit d'émulsion externe jusqu'à 4 ANE‑tonnes (poids max 6 t)
• Portée verticale maximale : 6 m
• Hauteur de transport : 2,9 m
• Cabine : Approuvée FOPS/ROPS, visibilité améliorée, rétroviseurs grand‑angle chauffants, interverrouillages de porte
• Systèmes de sécurité : Freins SAHR fail‑safe, frein moteur, test de frein depuis la cabine, caméra de recul en option
• Environnement opérateur : Cabine Normet ergonomique, suspension d'essieu avant avancée, siège suspendu, afficheur multifonction
• Groupe motopropulseur : Disponible avec technologie moteur Stage V à faibles émissions
• Chargement et manutention : Espace central pour kit d'émulsion externe, bras servo‑robotique, compresseur embarqué en option
• Stabilité/support : Jambes de support arrière hydrauliques ; jambes de support avant hydrauliques en option
• Expérience constructeur : Normet développe en continu des équipements de chargement souterrain depuis les années 1970
