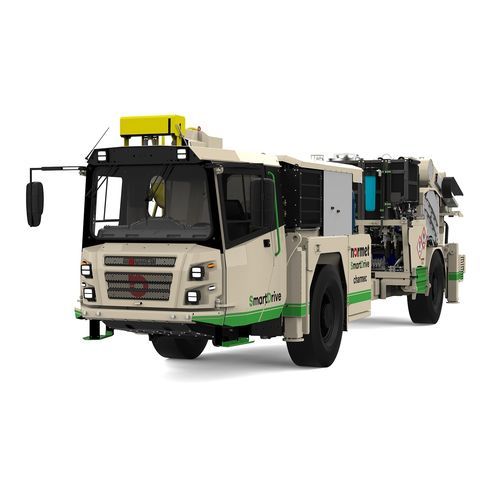

Véhicule pour mine souterraine CHARMEC REVO MF 600 V(E) SD

électrique

Aperçu
Le Charmec Revo MF 600 V(E) SD est une chargeuse d'émulsion télécommandée, électrique sur batterie, destinée au chargement en développement dans le sous-sol rocheux. Sa conception spécifique répond aux besoins du chargement en développement souterrain et évite que l'opérateur se trouve à proximité du front de taille, zone à risque élevé. La machine est adaptée pour un chargement sûr et efficace dans des galeries de 4 x 4 m à 6 x 6 m, et repose sur l'architecture Normet SmartDrive® sans émissions locales. Elle est équipée d'une cabine fermée FOPS/ROPS, d'une suspension de l'essieu avant et de plusieurs dispositifs de sécurité de série.

Spécifications clés

• Chargeuse d'émulsion télécommandée, électrique sur batterie
• Capacité de charge : supporte un kit d'émulsion externe jusqu'à 4 ANE‑tonnes (poids max 6 t)
• Portée verticale maximale : 6 m
• Hauteur de roulage : 2,8 m

Caractéristiques
Sécurité

• Éloigne l'opérateur de la zone non soutenue
• Cabine certifiée FOPS/ROPS
• Interrupteurs de verrouillage de porte cabine avec application de frein de sécurité en série
• Caméra de recul pour meilleure visibilité arrière
• Pas de fumées diesel ni de gaz d'échappement chauds
• Chauffe de surface minimale
• Freins de sécurité SAHR, à l'épreuve des défaillances
• Test des freins possible depuis la cabine
• Risque d'incendie réduit car la charge d'émulsion est éloignée de l'extrémité batterie

Durabilité

• Pas d'émissions locales
• Réduction des besoins de ventilation

Ergonomie et environnement opérateur

• Suppression complète des opérations manuelles de chargement d'explosifs
• Cabine conçue en priorité pour l'ergonomie et la sécurité
• Niveau sonore faible
• Absence de particules diesel nocives en sous-sol
• Climatisation et chauffage de cabine
• Suspension avancée de l'essieu avant pour le confort
• Rétroviseurs chauffants en option
• Affichage multifonction pour informations de conduite clés
• Sièges suspendus T-back avec ceintures 3 points pour conducteur et passager
• Interrupteurs de verrouillage de sécurité de porte cabine en option

Productivité et efficacité

• Bras servo‑robotique ultra‑rapide et précis intégré au châssis minier robuste
• Format compact permettant des déplacements rapides et agiles
• Grande capacité de charge réduisant les allers‑retours au dépôt d'explosifs
• Compatibilité charge rapide
• Jusqu'à 50 % de récupération d'énergie en descente et décélération
• Batteries Li‑ion industrielles longue durée
• Architecture à entraînement direct pour des vitesses en montée nettement supérieures
• Intervalles de maintenance plus longs que les équivalents diesel
• Système d'extinction à poudre sèche
• Pieds de support arrière hydrauliques et pieds de support avant hydrauliques en option

Caractéristiques techniques

• Architecture : Normet SmartDrive® (électrique sur batterie, zéro émission locale)
• Usage prévu : chargement d'émulsion à distance pour le développement en mines de roche dure et tunneliers (adapté aux galeries de 4 x 4 m à 6 x 6 m)
• Capacité de charge : supporte un kit d'émulsion externe jusqu'à 4 ANE‑tonnes (poids max 6 t)
• Portée verticale maximale : 6 m
• Hauteur de roulage : 2,8 m
• Protection opérateur : cabine fermée FOPS/ROPS, interrupteurs de verrouillage porte cabine, test des freins depuis la cabine, caméra de recul
• Transmission et énergie : motorisation électrique sur batterie avec batteries Li‑ion industrielles longue durée, charge rapide, récupération d'énergie jusqu'à 50 %, architecture à entraînement direct
• Confort et ergonomie : climatisation et chauffage, suspension avant avancée, sièges suspendus T‑back avec ceintures 3 points, affichage multifonction
• Systèmes de sécurité : freins de sécurité SAHR, système extincteur à poudre sèche, risque d'incendie réduit grâce au positionnement de l'émulsion
• Équipements de soutien : pieds de support arrière hydrauliques et pieds de support avant hydrauliques en option
