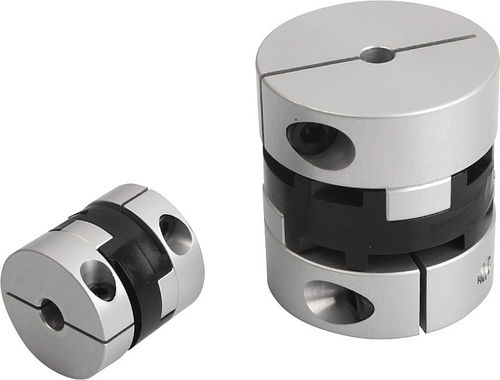

Accouplement Oldham 23030à bride
Ajouter à mes favoris
Ajouter au comparateur
Caractéristiques
- Type
- Oldham
- Fixation
- à bride
- Couple
Min: 1 Nm
(0,73756 ft.lb)Max: 7 Nm
(5,16294 ft.lb)- Vitesse de rotation
Min: 0 rpm
(0 rad.min-1)Max: 8 000 rpm
(50 265,48 rad.min-1)
Description
Matière, Finition :
Coulisse croisée : polyacetal.
Moyeu : aluminium.
Nota:
Le serrage radial facilite le montage dans des espaces réduits. Monter les demi
accouplements séparément sur chaque arbre puis assembler le tout avec l'étoile
élastomère. Serrer les vis au couple prescrit.
Montage :
Pour relier l'arbre à l'alésage de l'accouplement, choisir un ajustement compris entre
0.01 et 0.04 mm.
Exemple : Arbre 0 6 f7
Alésage 0 6 H8.
Avantages :
- Robuste
- Emmanchable
- Sans jeu
-Longueur réduite
Sur demande :
Les cotes d'alésage des moyeux D1 et D2 souhaitées, avec la classe/ plage de
tolérance correspondante à D1 etD2 séparément.
