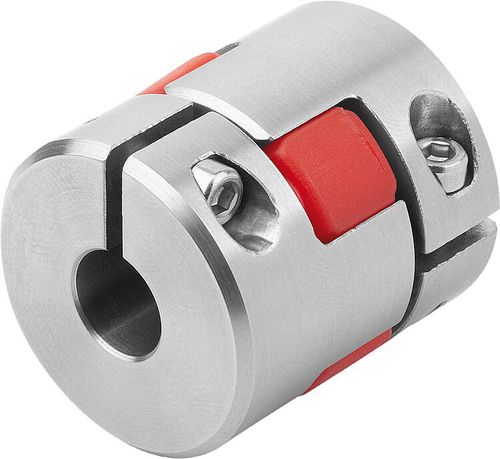

Accouplement à liaison élastomère 23022-11 series
à griffespour arbre de transmissionpour l'industrie

accouplement à liaison élastomère
accouplement à liaison élastomère
accouplement à liaison élastomère
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Type
à liaison élastomère, à griffes
Applications
pour arbre de transmission, pour l'industrie
Autres caractéristiques
compensateur, en acier inoxydable, en 3 parties, avec clamp
Couple

Min: 8 Nm
(5,9005 ft.lb)

Max: 900 Nm
(663,8059 ft.lb)

Vitesse de rotation

Min: 4 000 rpm
(25 132,74 rad.min-1)

Max: 13 000 rpm
(81 681,41 rad.min-1)

Description

Accouplements à griffes en élastomère avec moyeux de serrage, inox Matière : Moyeu en inox. Étoile d'accouplement en polyuréthane. Finition : Moyeu poli. Étoile d'accouplement Bleu 80 Shore A. Étoile d'accouplement Jaune 92 Shore A. Étoile d'accouplement Rouge 98 Shore A. Nota : Les accouplements à griffes en élastomère sont composés de deux moyeux et d'une étoile d'accouplement en élastomère. Ils conviennent pour compenser les défauts d'alignement axiaux, radiaux et angulaires, et pour amortir les vibrations et les à-coups de couple. L'étoile d'accouplement en polyuréthane est disponible en différents degrés de dureté. Plus la dureté de l'étoile d'accouplement augmente, plus le couple à transmettre et la rigidité augmentent ; plus sa dureté diminue, plus la capacité de déplacement et l'amortissement augmentent. Une précontrainte des étoiles d'accouplement dans les moyeux d'accouplement fait que cette version ne présente pas de jeu. Le montage n'est pas inclus dans la livraison. Plage de température : Bleu 80 Shore A : -50 °C à +80 °C. Temporairement -60 °C à +120 °C. Jaune 92 Shore A : -30 °C à +90 °C. Temporairement -50 °C à +120 °C. Rouge 98 Shore A : -30 °C à +90 °C. Temporairement -40 °C à +120 °C.

Catalogues

Aucun catalogue n’est disponible pour ce produit.

Voir tous les catalogues de norelem - Éléments standard mécaniques
