Unité de centrage et bridage au point zéro pour usinage 5 axes 42201-15-135981250
en acierrobustemodulaire

unité de centrage et bridage au point zéro pour usinage 5 axes
unité de centrage et bridage au point zéro pour usinage 5 axes
unité de centrage et bridage au point zéro pour usinage 5 axes
unité de centrage et bridage au point zéro pour usinage 5 axes
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Autres caractéristiques
en acier, robuste, modulaire, pour usinage 5 axes, pneumatique

Description

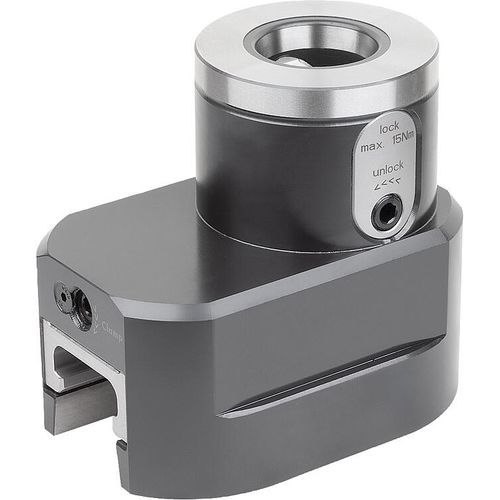

Module de base 5 axes UNILOCK VARIO à pas de 80 mm Matière : Acier de traitement. Finition : Corps de base oxydé. Surfaces fonctionnelles trempées et rectifiées. Nota : Le module de base 5 axes UNILOCK VARIO permet des positions flexibles lors du serrage de pièces ou de dispositifs. Le module de base VARIO peut être fixé au niveau du rail dans le pied à l'aide d'une ou de deux broches de serrage UNILOCK. En cas d'utilisation de deux broches de serrage, le rail est inséré entre les broches de serrage et ne peut être déplacé vers l'avant ou l'arrière que le long de celles-ci. En cas d'utilisation d'une seule broche de serrage UNILOCK, le module de base VARIO pivote librement. La position est bloquée à l'aide de la vis H arrière. On peut ainsi obtenir des entraxes variés. Ce module de base est souvent utilisé comme troisième ou quatrième point de serrage. Les broches de serrage ne doivent être serrées dans le module de bridage qu'en association avec une unité de remplacement montée. Une taille de broche de serrage commune au système de bridage modulaire 5 axes 80 et la compatibilité avec le système de bridage à point zéro pneumatique garantissent des possibilités d'utilisation variées. Données techniques : - Force de traction 15 kN. - Couple de serrage 15 Nm. - Précision de répétition ≤ 0,005 mm. Avantages : - Module de base réglable et flexible. - Actionnement mécanique. - Positionnement au moyen de cônes courts. - Forces de traction élevées. - Optimisation des temps d'équipement.

Catalogues

Aucun catalogue n’est disponible pour ce produit.

Voir tous les catalogues de norelem - Éléments standard mécaniques
